Podporna enota fiksna in podprta stran

Podporna enota Maitu s fiksno in podprto stranjo je natančno zasnovana in je na voljo predvsem v dveh različnih vrstah: fiksna stran in podprta stran, od katerih je vsaka zasnovana za izpolnjevanje posebnih mehanskih funkcij v sistemu. Konfiguracija podpornih enot je temeljni vidik katerega koli sklopa vodilnega vijaka, ključnega pomena za zagotavljanje stabilnosti delovanja in doseganje natančnega linearnega gibanja.

Pošlji povpraševanje

Opis izdelka

Odločilna značilnost fiksne in podprte strani podporne enote iz tovarne Maitu je njena sposobnost omejevanja gibanja v aksialni in radialni smeri. Običajno vključuje usklajen par kotnih ležajev ali kroglični ležaj z globokimi utori v kombinaciji z potisnim ležajem, ki skupaj trdno absorbirata radialne in potisne obremenitve vijaka. Ta konfiguracija je zasnovana tako, da zagotavlja togo aksialno pritrditev, zaradi česar je nepogrešljiva komponenta za aplikacije, ki zahtevajo visoko natančno pozicioniranje in prenos pomembnih dvosmernih potisnih sil.

Nasprotno pa je podporna enota s fiksno in podprto stranjo značilna po svoji zmožnosti, da omogoča aksialno lebdenje, hkrati pa zagotavlja radialno podporo. Običajno uporablja enojni kroglični ležaj z globokimi utori ali radialno pušo, ki omogoča, da se gred vijaka zaradi toplotnih sprememb prosto širi ali krči v aksialni smeri. Ta specifična zasnova je ključnega pomena za kompenzacijo toplotnega raztezka v sklopih dolgih vijakov, preprečevanje nevarnih notranjih napetosti, zvijanja in morebitne okvare sistema.

Vendar pa izbira med fiksno in podprto stranjo ni zgolj izbira, temveč sistematična oblikovalska odločitev. Nepravilna konfiguracija lahko privede do zmanjšane natančnosti, čezmernega hrupa in prezgodnje okvare ležajev. Tako sta pravilno združevanje in natančna poravnava teh enot tako kritični kot sam vijak za celovitost celotnega gibalnega sistema.

Zanima nas zagotavljanje rešitev integriranih vijakov in podpornih enot. Naša fiksna podporna enota in podprta stran sta zasnovani tako, da ustrezata specifikacijam naših trapeznih vijakov in vijakov ACME.

Proizvodni parametri

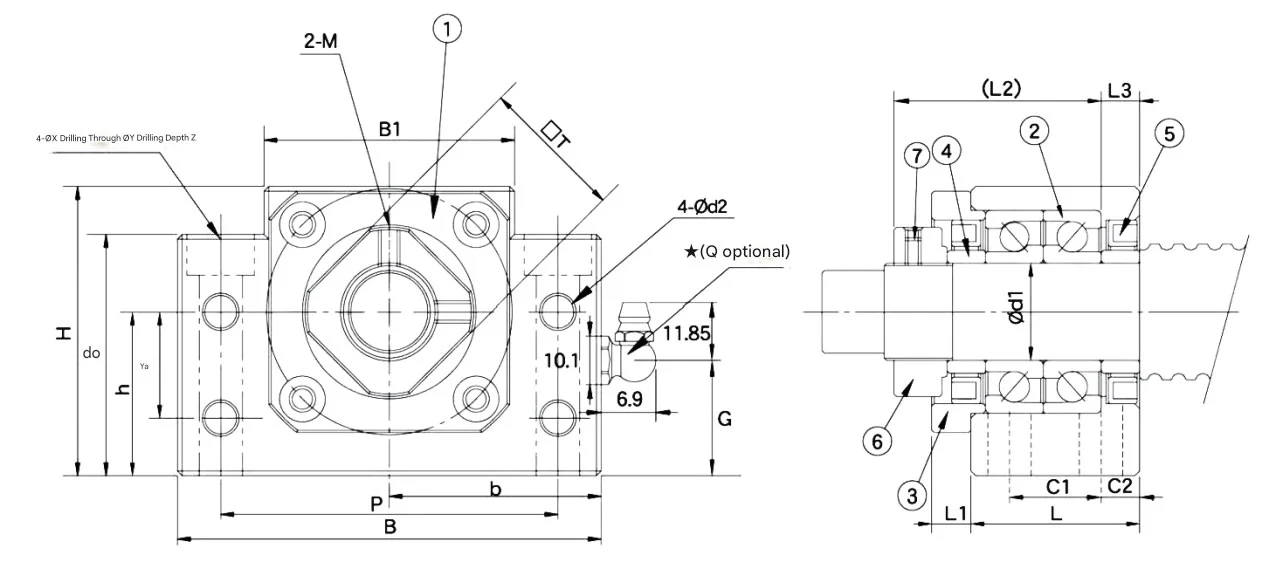

Podporna enota serije MBK s fiksno stranjo

Model	Premer	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

Serija MBF na podporni strani podporne enote

Model	Premer	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

Podporna enota serije MFK s fiksno stranjo

Model	Premer	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

Podporna enota Podporna stran serije MEF

Model	Premer	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Zakaj izbrati izdelke Maitu?

Sistematična celovitost gibanja

Ne prodajamo samo delov; nudimo integrirane rešitve gibanja. Naše fiksne in podprte enote so zasnovane tako, da se popolnoma ujemajo z našimi specifikacijami trapeznega in ACME vijaka, odpravljajo napake pri poravnavi in zagotavljajo strukturno celovitost vašega celotnega prenosnega sistema.

Napredna zasnova toplotne kompenzacije

Naše enote "Supported Side" so posebej zasnovane tako, da omogočajo aksialno lebdenje. Z omogočanjem, da se gred vijaka prosto širi ali krči pod temperaturnimi nihanji, naša zasnova preprečuje notranje napetosti in vezave, ki so glavni vzroki za prezgodnjo odpoved sistema v sklopih dolgih vijakov.

Dvosmerna obremenitev visoke togosti

Za natančno pozicioniranje naše enote "Fixed Side" vključujejo visokokakovostne kotne ležaje. Ta konfiguracija zagotavlja vrhunsko aksialno in radialno omejitev, absorbira znatne dvosmerne potisne sile, da ohrani natančno natančnost tudi pri težkih industrijskih obremenitvah.

12+ let strokovnega znanja v proizvodnji

Z zapuščino, ki izvira iz Shanghai Yingqi in desetletjem neodvisne proizvodnje v Suzhouju, Maitu prinaša globoko domensko izkušnjo. Naš obrat s certifikatom ISO 9001 uporablja samorazviti sistem ERP za spremljanje vsake stopnje proizvodnje in zagotavlja, da vsaka podporna enota izpolnjuje stroge industrijske tolerance.

Preizkušena zmogljivost in prilagajanje

Z več kot 80.000 enotami, dostavljenimi strankam po vsem svetu, nudimo dokazane rezultate. Ne glede na to, ali potrebujete standardno ogljikovo jeklo ali posebne materiale, kot sta nerjaveče jeklo ali bron, lahko naša ekipa 10 inženirjev prilagodi podporno enoto, da bo ustrezala vašim posebnim okoljskim in mehanskim zahtevam.

pogosta vprašanja

Kako pravilno izbrati fiksno in podprto stran podporne enote?

Standardna visoko natančna nastavitev zahteva eno fiksno stran (za aksialno zaklepanje vijaka in obvladovanje potisnih obremenitev) in eno podprto stran (za zagotavljanje radialne podpore, hkrati pa omogoča toplotno raztezanje). Naša ekipa inženirjev vam lahko pomaga določiti specifično konfiguracijo ležaja (npr. kotni kontakt v primerjavi z globokim utorom) glede na vašo smer obremenitve in zahteve glede hitrosti.

Ali so vaše podporne enote združljive s trapezoidnimi in ACME vijaki?

ja Specializirani smo za integrirane rešitve. Naše podporne enote so posebej strojno obdelane, da se ujemajo z dimenzijami končnih letev naših 30° trapeznih in 29° ACME vijakov. To zagotavlja brezhibno prileganje, zmanjšuje vibracije in hrup med delovanjem pri visoki hitrosti.

Kakšne ukrepe izvaja Maitu, da zagotovi dolgo življenjsko dobo ležajev v teh enotah?

Uporabljamo stroge postopke nadzora kakovosti, vključno z natančnim brušenjem izvrtin ohišja in izbiro jekla z visoko vsebnostjo ogljika, ki vsebuje krom. Naše enote so sestavljene v nadzorovanih okoljih za preprečevanje kontaminacije, kar zagotavlja, da mazivo in tesnila zagotavljajo delovanje brez vzdrževanja v daljših intervalih.

Ali lahko zagotovite podporne enote za prilagojene premere gredi in posebne materiale?

Vsekakor. Medtem ko ponujamo široko paleto standardnih specifikacij, je naša tovarna opremljena s CNC stružnicami in visoko natančnimi obdelovalnimi centri za obdelavo prilagojenih modelov. Enote lahko izdelamo z različnimi materiali – vključno z nerjavnim jeklom za korozivna okolja – na podlagi vaših posebnih risb in tehničnih opomb.
