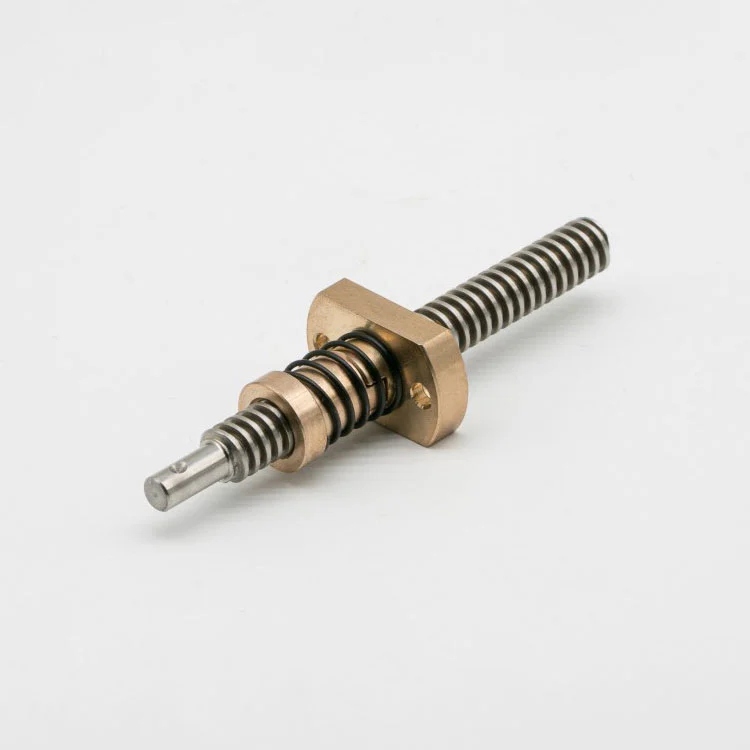

Trapezna matica proti zračnosti za CNC stroj

Maitu se drži koncepta "prilagajanja za natančno ujemanje" in zagotavlja celovite rešitve za prilagajanje trapezne matice proti zračnosti za CNC stroj, ki se popolnoma prilagaja različnim modelom in delovnim pogojem CNC opreme. Glede na nosilnost vašega CNC stroja, stopnjo natančnosti obdelave, območje delovne temperature in prostor za namestitev lahko prilagodimo ključne parametre, vključno s specifikacijo trapeznega navoja (30-stopinjski standardni trapezni navoj ali 29-stopinjski ACME), celotno velikost matice, strukturo prirobnice, stopnjo prednapetosti in izbiro materiala. Izdelek ima kompaktno integrirano strukturo, ki jo je mogoče neposredno uskladiti z obstoječim trapeznim vijakom CNC strojev, kar zmanjša stroške spreminjanja namestitve in izboljša učinkovitost nadgradnje opreme.

Tehnične specifikacije izdelka

Opomba: * označuje posebne specifikacije, ki jih je mogoče prilagoditi glede na model, zahteve glede obremenitve in zahteve po položajni natančnosti vaših CNC strojev. Prav tako lahko prilagodimo stopnjo prednapetosti (C1/C2/C3) glede na vaše dejanske potrebe uporabe, da dosežemo optimalno natančnost in ravnovesje navora.

Poudarki izdelka in prednosti CNC prilagoditve

1. Integrirana trapezna zasnova proti zračnosti: sprejme enodelno trapezoidno strukturo navoja v kombinaciji z natančno kalibracijo prednapetosti, ki odpravlja aksialni odmik brez dodatnih vzmetnih mehanizmov, zagotavlja stabilen učinek odpravljanja zračnosti, preprosto strukturo in močno zanesljivost ter preprečuje odpoved zaradi utrujenosti vzmeti pri dolgotrajnem delovanju CNC strojev.

2. Vpenjanje navojev z visoko togostjo: Trapezni navoj je obdelan s tehnologijo natančnega navijanja navojev, polovični kot profila zoba pa je nadzorovan v območju ±10′, z ravnostjo na strani zoba do ±2μm, kar zagotavlja tesen vpetje navojev s trapeznim vijakom, izboljšanje togosti prenosa in odpornost na reakcijsko silo rezanja pri CNC obdelavi.

3. Natančno strojno obdelani profili navojev za gladek prenos: opremljena s specializirano delavnico, namenjeno orodju za navoje, trapezna matica proti zračnosti za CNC stroj uporablja napredne tehnike spreminjanja profila navoja in natančen postopek lepljenja matice. Posledica tega je hrapavost površine matice (končna obdelava) ≤ Ra0,2 in zmanjšan koeficient trenja 0,09–0,13, kar zagotavlja gladek prenos brez motenj ali neobičajnega hrupa, hkrati pa učinkovito zniža porabo energije v CNC motorjih.

4. Izjemna okoljska prilagodljivost: Izdelek je podvržen specializirani površinski obdelavi za odpornost proti koroziji in odpornosti proti obrabi, ki ga učinkovito ščiti pred korozivnimi učinki rezalnih tekočin, kovinskih ostružkov in drugih onesnaževalcev, ki prevladujejo v CNC obdelovalnih okoljih. Poleg tega ohranja stabilno delovanje v širokem temperaturnem območju od -15 °C do 250 °C, kar v celoti izpolnjuje zahteve za dolgoročno neprekinjeno delovanje v CNC opremi.

Indeks učinkovitosti in standardi kakovosti

1. Izbira materiala in zmogljivost: izbirna bronasta zlitina visoke trdnosti (odlična nosilnost in odvajanje toplote) in inženirski plastični (samomazalni, lahki) materiali, med katerimi lahko material zlitine redkih zemelj doseže 3-kratno življenjsko dobo običajnih kositrnih bronastih matic, kar popolnoma ustreza zahtevam obremenitve različnih CNC strojev.

2. Indikatorji natančnosti: Natančnost navoja dosega raven ISO 3, napaka naklona je manjša od ±0,002 mm, zračnost je mogoče nadzorovati znotraj 0,008 mm, stopnjo prednapetosti pa je mogoče prilagoditi glede na potrebe (C1/C2/C3), kar izpolnjuje potrebe po visoko natančnem pozicioniranju pri CNC natančni obdelavi, kot je izdelava kalupov in obdelava letalskih delov.

3. Odpornost proti obrabi in vzdržljivost: Po obdelavi površinske utrditve trdota površine doseže HRC 52-58, odpornost proti obrabi je 60 % višja kot pri navadnih trapeznih maticah, življenjska doba pa lahko pri normalni uporabi in rednem vzdrževanju doseže več kot 6 let, pri čemer se prilagaja visokofrekvenčnim značilnostim delovanja CNC strojev.

4. Združljivost namestitve: Izdelek ima standardizirano zasnovo prirobnice, ki je združljiva z večino podajalnih mehanizmov CNC strojev, in jo je mogoče neposredno namestiti in zamenjati brez spreminjanja strukture originalne opreme, kar izboljša učinkovitost namestitve in zmanjša čas izpadov opreme.

Maitujeva ključna moč v proizvodnji CNC matic

1. Strokovna ekipa za raziskave in razvoj: opremljena z 10 višjimi tehničnimi inženirji z več kot 10-letnimi izkušnjami na področju komponent CNC prenosa, ki se osredotočajo na raziskave in razvoj ter optimizacijo trapezne tehnologije proti zračnosti, obvladujejo ključne tehnologije, kot so modifikacija profila zob in natančna kalibracija prednapetosti, ter nenehno izboljšujejo prilagodljivost izdelka CNC strojem.

2. Strog sistem nadzora kakovosti: Z 10 profesionalnimi proizvodnimi linijami, naprednimi stroji za valjanje navojev, visoko natančnimi CNC stružnicami in namenskimi delavnicami za testiranje natančnosti je vsaka trapezna matica proti zračnosti za CNC stroj podvržena strogemu zaznavanju natančnosti navojev, preskusu zračnosti in preizkusu obrabe, preden zapusti tovarno, s stopnjo kvalifikacije 100 %.

3. Bogate izkušnje prilagajanja: Ko smo izdelali več kot 16.000 vrst natančnih prenosnih komponent, smo si nabrali bogate izkušnje prilagajanja za matice, specifične za CNC stroje, ki jih je mogoče prilagoditi glede na posebne modele CNC stružnic, rezkalnikov in strojev za graviranje, kot tudi vrste navojev in zahteve glede natančnosti.

4. Verodostojno potrdilo o kvalifikacijah: opravljeno certificiranje sistema vodenja kakovosti ISO 9001 s številnimi povezanimi patenti, ki služijo več kot 5000 domačim in tujim strankam, vključno s številnimi znanimi proizvajalci CNC strojev, izdelki pa so bili zelo priznani v industriji.

Postopek prilagajanja in storitev celotnega procesa

1. Komunikacija glede povpraševanja: Naša strokovna tehnična ekipa zagotavlja individualno posvetovanje, globoko razume model vašega CNC stroja, zahteve glede natančnosti obdelave, parametre obremenitve in prostor za namestitev ter zagotavlja profesionalne tehnične predloge in rešitve izdelkov.

2. Oblikovanje po meri in poskusna proizvodnja vzorcev: glede na potrjeno povpraševanje dokončamo načrt risb 2D/3D, izberemo ustrezne materiale in stopnjo prednapetosti, izvedemo poskusno proizvodnjo vzorcev in izvedemo natančno testiranje, da zagotovimo, da vzorec izpolnjuje vaše zahteve pred masovno proizvodnjo.

3. Embalaža in garancija za prevoz: Uporabite embalažo, ki je odporna na vlago, prah in proti trkom, ter sodelujte s profesionalnimi logističnimi podjetji, da zagotovite, da se izdelki med prevozom ne poškodujejo in da to ne vpliva na delovanje izdelka.

4. Zaveza učinkovite dostave: Standardni modeli, primerni za običajne CNC stroje, so na zalogi, z dobavnim rokom 2-5 delovnih dni; izdelki po meri so dostavljeni v 8-15 delovnih dneh, kar učinkovito skrajša cikel vzdrževanja in nadgradnje vaše opreme.

5. Poprodajna podporna storitev: Zagotovite 24-mesečno obdobje garancije kakovosti, strokovni tehniki nudijo navodila za namestitev na kraju samem, storitve odpravljanja napak in vzdrževanja za množična naročila ter pravočasno rešijo različne težave, ki se pojavijo pri uporabi izdelka, kar zagotavlja stabilno delovanje vaše CNC opreme.

Navodila za uporabo in nasveti za vsakodnevno vzdrževanje

1. Priprava na namestitev: Pred namestitvijo očistite površino navoja matice in ustreznega trapeznega vijaka z alkoholom visoke čistosti in krpo, ki ne pušča vlaken, da odstranite prah in oljne madeže, s čimer zagotovite tesen vpetje navoja in se izognete zmanjšanju natančnosti zaradi nečistoč.

2. Redni pregled: Priporočljivo je, da vsake 4 mesece preverite stanje navojne mreže, zračnost in stopnjo obrabe (prilagodite glede na delovno frekvenco CNC strojev). Če se odkrije nenormalna obraba ali povečana zračnost, je potrebno pravočasno vzdrževanje ali zamenjava, da ne bi vplivali na natančnost obdelave.

3. Zahteve glede shranjevanja: Hraniti v čistem, suhem in prezračevanem okolju (temperatura 8–22 ℃, vlažnost ≤35 %), izogibajte se stiku z jedkimi snovmi, rezalno tekočino in kovinskimi ostružki ter preprečite korozijo niti in strukturne poškodbe.

4. Varnostni ukrepi pri uporabi: Med delovanjem CNC-strojev se izogibajte prekomernim obremenitvam in udarcem ter ne razstavljajte matice po lastni volji, da ne poškodujete strukture navoja in učinka kalibracije prednapetosti, kar zagotavlja dolgoročno stabilno delovanje trapezne matice proti zračnosti za CNC-stroj.

Veljavna CNC oprema in scenariji

1. CNC stružnice: Uporablja se za podajalni mehanizem za ostalo orodje in mehanizem za pozicioniranje vretena CNC stružnic, odpravlja zračnost pri dvosmernem gibanju, zagotavlja stabilno in natančno podajanje orodja, zmanjšuje napake pri obdelavi in ​​izboljšuje površinsko obdelavo struženih delov.

2. CNC rezkalni stroji: Uporabljajo se v mehanizmih za pomik delovne mize in dviganje vretena vertikalnih in vodoravnih CNC rezkalnih strojev, ki zagotavljajo visoko natančno pozicioniranje med kompleksno interpolacijo krivulje in mikro podajanjem, prilagajajo se potrebam natančne izdelave kalupov in obdelave letalskih delov.

3. CNC gravirni in rezkalni stroji: Primerni za mehanizme prenosa osi X/Y/Z CNC gravirnih in rezkalnih strojev, z visoko pozicijsko ponovljivostjo in gladkim prenosom, ki zagotavljajo natančnost in učinkovitost finega graviranja in rezkanja ter se prilagajajo obdelavi majhnih in natančnih delov.

4. Druga natančna CNC oprema: Uporablja se za CNC vrtalne stroje, CNC brusilne stroje, EDM stroje in drugo natančno CNC opremo, ki zagotavlja zanesljivo podporo za prenos proti zračnosti za mehanizme linearnega gibanja, kar zagotavlja stabilnost in natančnost obdelovalnih operacij.

Pogosta vprašanja in tehnična podpora

1. Kakšna je razlika med to trapezoidno matico proti zračnosti in vzmetno matico proti zračnosti za CNC stroje? Ta izdelek ima integriran trapezni navoj + natančno zasnovo kalibracije prednapetosti, brez dodatnih vzmetnih mehanizmov, ki ima enostavnejšo strukturo, močnejšo zanesljivost in daljšo življenjsko dobo ter je bolj primeren za CNC stroje, ki zahtevajo dolgotrajno neprekinjeno delovanje in visoko togost prenosa.

2. Ali je mogoče stopnjo prednapetosti izdelka prilagoditi glede na zahteve glede točnosti CNC obdelave? Da, lahko zagotovimo prilagoditev stopnje prednapetosti (C1/C2/C3) glede na natančnost vaše CNC obdelave in zahteve glede obremenitve, s čimer dosežemo optimalno ravnovesje med natančnostjo pozicioniranja in prenosnim navorom ter se izognemo pretiranemu povečanju navora.

3. Kakšna je prednost tehnologije spreminjanja profila zob, ki jo je sprejel vaš izdelek? Tehnologija spreminjanja profila zob lahko učinkovito reši težave z zagozditvijo niti in nenormalnim hrupom, ki ga povzroča nenatančna obdelava profila zob, zmanjša koeficient trenja, izboljša gladkost prenosa in zmanjša porabo energije CNC motorjev, hkrati pa zagotavlja natančnost.

4. Kako zagotoviti doslednost natančnosti izdelkov pri množičnih naročilih? Zanašamo se na lastno razvit sistem ERP in strog postopek nadzora kakovosti, vsaka serija trapezne matice proti zračnosti za CNC stroj pa je podvržena enotnemu testiranju natančnosti in kalibraciji prednapetosti, kar zagotavlja, da je natančnost vsake matice dosledna in da je zmogljivost 1000. matice enaka kot pri prvi.

5. Ali nudite poprodajne storitve vzdrževanja za množična naročila? Da, zagotavljamo 24-mesečno garancijsko obdobje kakovosti. Za naročila v velikem obsegu bomo poslali profesionalne tehnike, ki bodo na kraju samem zagotovili navodila za namestitev, odpravljanje napak in vzdrževanje ter pravočasno rešili vaše težave pri uporabi, da zagotovimo stabilno delovanje vaše CNC opreme.

6. Ali se izdelek lahko ujema z obstoječim trapeznim vijakom našega CNC stroja? Da, specifikacijo navoja, notranji premer in velikost prirobnice matice lahko prilagodimo glede na parametre vašega obstoječega trapeznega vijaka, kar zagotavlja neposredno ujemanje in namestitev brez spreminjanja strukture originalne opreme.
