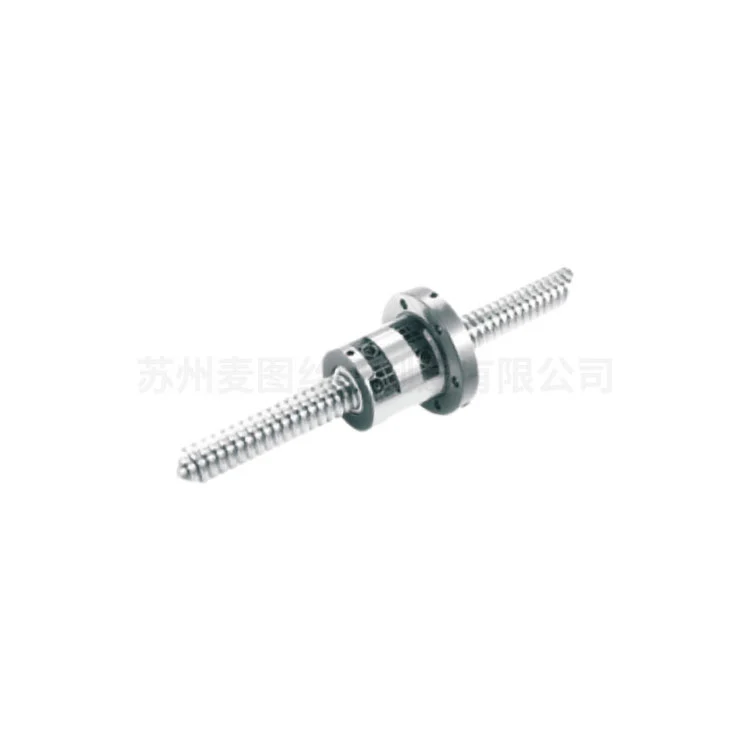

Kako lahko veliki svinčeni kroglični vijak C7 za ravnanje z materialom izboljša hitrost, natančnost in zmogljivost v težkih razmerah

Povzetek članka:Oprema za rokovanje z materialom zahteva hitro linearno gibanje, zanesljivo pozicioniranje, visoko nosilnost in stabilno delovanje v pogojih pogostega zagona in zaustavljanja. TheC7 veliki svinčeni kroglični vijak za ravnanje z materialomodMaituzdružuje natančnost C7, prenos z velikim vodilom, konstrukcijo visoke trdnosti in prilagojene konfiguracije za podporo AGV, skladiščnih viličarjev, dvižnih ploščadi, robotov za ravnanje z materialom in avtomatiziranih logističnih sistemov.

Kazalo

1. Zakaj ravnanje z materiali potrebuje velik svinčeni kroglični vijak C7?
2. Katere so osnovne lastnosti?
3. Katere specifikacije naj kupci primerjajo?
4. Kako izboljša učinkovitost ravnanja z materialom?
5. Kje se uporablja?
6. Kako izbrati pravi model?
7. Katere vzdrževalne prakse podaljšujejo življenjsko dobo?
8. Pogosto zastavljena vprašanja

Zakaj ravnanje z materiali potrebuje velik svinčeni kroglični vijak C7?

Pričakuje se, da bodo sodobni sistemi za ravnanje z materialom premikali čedalje težja bremena ob ohranjanju kratkih časov cikla in ponovljivega pozicioniranja. Običajni sestavni deli mehanskega prenosa se lahko spopadejo, ko mora oprema ves čas dela pospeševati, zavirati, ustavljati, vzvratno premikati in spreminjati položaj.

Kroglično vreteno pretvori vhod rotacijskega motorja v nadzorovano linearno gibanje s kroženjem kotalnih kroglic med vijakom in matico. Ta mehanizem kotalnega kontakta pomaga zmanjšati trenje, hkrati pa zagotavlja učinkovit in natančen prenos. Pri opremi za ravnanje z materialom velika konfiguracija vodila dodaja še eno pomembno prednost: vijak lahko doseže daljši linearni hod na obrat.

Maitujev C7 veliki svinčeni kroglični vijak za ravnanje z materialom je razvit posebej glede na te zahteve. Njegov natančni razred C7, geometrija velikega svinca, konstrukcija iz legiranega jekla visoke trdnosti in zasnova, usmerjena v obremenitev, so primerni za zahtevne aplikacije, ki vključujejo dvigovanje, prenašanje, pozicioniranje in avtomatizirano premikanje.

V skladu s proizvajalčevimi objavljenimi specifikacijami so izbrane konfiguracije zasnovane za obremenitve od približno 500 kg do 5000 kg, medtem ko je mogoče razviti prilagojene modele glede na zahteve uporabe. Izdelek je pozicioniran tudi za delovanje v delavnicah, skladiščih, logističnih centrih in drugih industrijskih okoljih.

Katere so osnovne lastnosti?

1. Nosilna konstrukcija za težke obremenitve

Sistemi za ravnanje z materialom lahko doživijo ne samo statične obremenitve, ampak tudi dinamične sile, ki nastanejo med pospeševanjem, zaviranjem, dvigovanjem in ustavljanjem. Kroglični vijak uporablja visoko trdno legirano jeklo in natančno obdelavo za podporo zahtevnim pogojem obremenitve.

• Zasnovan za uporabo pri prenosu velikih obremenitev
• Visoka odpornost na udarce, ki nastanejo med ponavljajočimi se gibi
• Primerno za dvigovanje in prenašanje težkih materialov
• Na voljo v dimenzijah po meri za različne strukture opreme

2. C7 Precision za nadzorovano pozicioniranje

Natančnost pozicioniranja je pomembna, ko mora sistem za ravnanje z materialom postaviti izdelke na določeno lokacijo. Objavljene informacije o izdelku določajo napako pri pozicioniranju znotraj ±0,02 mm, kar je koristna referenca za načrtovalce sistemov.

Zaradi tega je konfiguracija primerna za naloge avtomatiziranega rokovanja, kjer bi lahko nenadzorovano gibanje ali odstopanje od položaja vplivalo na nadaljnje operacije.

3. Velik vodnik za hitrejše linearno potovanje

Svinec določa, kako daleč matica potuje osno med enim obratom vijaka. Večji vod lahko zagotovi večji linearni hod na vrtljaj motorja, kar je še posebej uporabno, kadar oprema za ravnanje z materialom potrebuje hitro premikanje po relativno dolgem gibu.

Iz tega razloga lahko kroglični vijak z velikim vodilom pomaga oblikovalcem uravnotežiti hitrost prenosa, vnos motorja in čas cikla opreme, ne da bi preprosto povečali hitrost vrtenja motorja.

4. Prilagodljivost na pogosto delovanje Start-Stop

AGV, skladiščni viličarji, dvižne ploščadi, sistemi za prenos in roboti za rokovanje pogosto delujejo s ponavljajočimi se cikli pospeševanja in zaviranja. Struktura izdelka je zasnovana tako, da prenese udarce in utrujenost, povezano s temi vzorci delovanja.

5. Prilagodljiva mehanska konfiguracija

Stroji za ravnanje z materialom imajo redko enake dimenzije. Maitu ponuja prilagojene možnosti za premer, vodilo, smer, konfiguracijo matice, dolžino in druge mehanske zahteve. To omogoča inženirjem, da izberejo komponento prenosa glede na dejansko arhitekturo stroja, namesto da bi standardno komponento vsilili v neprimerno zasnovo.

Katere specifikacije naj kupci primerjajo?

Pred nakupom krogličnega vretena morajo inženirji skupaj oceniti premer, vodilo, natančnost, vrsto matice, dolžino giba, zahteve glede obremenitve in smer namestitve. Komponenta s primernim premerom, vendar z neustrezno konfiguracijo kabla ali matice morda ne bo zagotovila pričakovane zmogljivosti sistema.

Objavljena ponudba dokazuje, da lahko isti koncept izdelka pokriva različne velikosti strojev in zahteve glede rokovanja. Za prilagojeno opremo je treba pred končno specifikacijo navesti obremenitev, hitrost, hod, vgradne mere, delovni cikel in okoljske pogoje.

Kako izboljša učinkovitost ravnanja z materialom?

Večja učinkovitost prenosa

Proizvajalec navaja, da lahko izdelek med delovanjem ohranja mehansko učinkovitost nad 90%. Visoka učinkovitost prenosa pomaga zmanjšati izgube energije med motorjem in linearnim mehanizmom, kar je lahko dragoceno za opremo, ki deluje neprekinjeno ali izvaja pogoste cikle gibanja.

Hitrejši cikli rokovanja

Geometrija velikega vodila omogoča več linearnega gibanja na obrat. To lahko pomaga skrajšati čas potovanja za dviganje, prenos, pozicioniranje in druge ponavljajoče se postopke rokovanja.

Natančno pozicioniranje

C7 precision podpira nadzorovano linearno gibanje. V avtomatiziranih skladiščih in proizvodnih okoljih lahko ponovljivo pozicioniranje pomaga uskladiti opremo s tekočimi trakovi, skladiščnimi lokacijami, delovnimi postajami in nakladalnimi točkami.

Stabilno delovanje v težkih pogojih

Materiali z visoko trdnostjo in strukturna zasnova, odporna na udarce, so pomembni, kadar vijak deluje pod velikimi obremenitvami ali pogostim pospeševanjem in zaviranjem. Pravilno dimenzioniranje je še vedno bistveno, ker je dejanska nosilnost odvisna od celotnega mehanskega sistema in pogojev delovanja.

Kje se uporablja?

Veliki svinčeni kroglični vijak C7 za ravnanje z materialom je uporaben za široko paleto avtomatiziranih in industrijskih sistemov za ravnanje.

• Skladiščni viličarji:Podpira operacije dviganja in pozicioniranja v sistemih za shranjevanje.
• AGV:Lahko se integrira v linearne dvižne ali pozicionirne mehanizme, ki jih uporabljajo avtomatsko vodena vozila.
• Roboti za ravnanje z materialom:Zagotavlja linearni prenos za avtomatiziran prenos in pozicioniranje.
• Težke dvižne ploščadi:Primerno za navpično gibanje, kjer sta pomembna nosilnost in položaj.
• Prenosni vozički:Podpira nadzorovano gibanje surovin, komponent in končnih izdelkov.
• Logistična oprema:Lahko se integrira v sisteme za sortiranje, nakladanje, razkladanje in avtomatiziran prenos.
• Industrijske delavnice:Pomaga avtomatizirati pretok materialov med različnimi proizvodnimi območji.

Za kompleksne avtomatizirane sisteme je treba kroglični vijak oceniti skupaj s servo motorjem, sklopko, linearnim vodilom, podpornim ležajem, mazalnim sistemom in krmilnim sistemom. Komponenta prenosa je le en del celotne arhitekture gibanja.

Kako izbrati pravi model?

Izbira krogličnega vretena se mora začeti z dejanskimi pogoji delovanja in ne samo z imenom izdelka. Praktični izbirni postopek vključuje naslednje korake:

1. Določite obremenitev:Izračunajte statične in dinamične obremenitve, ki jih mora prenesti vijak.
2. Določite potrebno potovanje:Določite učinkovit hod in največjo dolžino vijaka.
3. Nastavite zahtevano hitrost:Določite želeno linearno hitrost in izračunajte ustrezno hitrost vrtenja vijaka.
4. Izberite vodilno stranko:Večji vod na splošno zagotavlja večje linearno gibanje na obrat in lahko podpira potovanje pri visoki hitrosti.
5. Potrdite zahteve glede natančnosti:C7 je morda primeren za številne splošne aplikacije za avtomatizacijo in ravnanje z materiali, medtem ko sistemi z večjo natančnostjo morda zahtevajo drug razred natančnosti.
6. Preverite prostor za namestitev:Preverite premer gredi, dimenzije matice, podporno strukturo in razpoložljiv prostor za montažo.
7. Upoštevajte okolje:Pred dokončanjem konfiguracije je treba upoštevati tveganje prahu, vlage, temperature, kontaminacije in korozije.

Za rešitev po meri Maitu priporoča zagotavljanje obremenitve opreme, hitrosti rokovanja, dimenzij namestitve in delovnega okolja, tako da lahko njegova ekipa inženirjev pomaga pri ujemanju modela in konfiguraciji.

Katere vzdrževalne prakse podaljšujejo življenjsko dobo?

Celo robusten kroglični vijak zahteva ustrezno vzdrževanje. Pravilno mazanje in nadzor kontaminacije sta še posebej pomembna, ker lahko ostanki vplivajo na kotalne elemente in površine dirkalnih poti.

• Redno mažite:Objavljena navodila za vzdrževanje priporočajo visokotemperaturno, proti obrabi odporno mast približno vsakih 120 delovnih ur, s prilagoditvami glede na dejanske delovne pogoje.
• Vijak naj bo čist:Odstranite prah, ostružke in druge onesnaževalce s področja vijaka in matice.
• Preverite zaščitno strukturo:Preverite pokrove proti prahu in povezane zaščitne komponente glede poškodb.
• Izogibajte se preobremenitvi:Delovanje nad predvidenim obsegom obremenitve lahko pospeši obrabo in poškoduje vijak ali krogle.
• Redno pregledujte:Preverite pritrditev, obrabo navojev, gibanje krogle, vibracije, natančnost pozicioniranja in neobičajni hrup.
• Po potrebi uporabite strokovne storitve:Poškodbo navoja, zatikanje kroglice ali resne težave z nosilnostjo naj ocenijo usposobljeni tehniki.

Intervale vzdrževanja je treba na koncu prilagoditi dejanskemu delovnemu ciklu, stopnji onesnaženosti, obremenitvi, hitrosti, vrsti mazanja in priporočilom proizvajalca.

Pogosto zastavljena vprašanja

Kakšna nosilnost je na voljo?

Objavljene informacije o izdelku kažejo obseg obremenitve od približno 500 kg do 5.000 kg, odvisno od izbranega premera in modela. Dejansko dovoljeno obremenitev je treba potrditi z izračuni za posamezne aplikacije.

Ali lahko deluje v prašnem skladiščnem okolju?

ja Izdelek je zasnovan tako, da je odporen na prah in korozijo za industrijska okolja. Pravilno tesnjenje, čiščenje in mazanje ostajajo pomembni za dolgoročno delovanje.

Ali je primeren za pogoste start-stop aplikacije?

ja Njegova zasnova poudarja odpornost na udarce in odpornost proti utrujenosti za aplikacije, ki vključujejo ponavljajoče se pospeševanje, zaviranje, zagon in ustavljanje.

Kako izberem pravi model?

Zagotovite zahtevano obremenitev, linearno hitrost, dolžino giba, namestitvene mere, smer delovanja, delovni cikel in okoljske pogoje. Ti parametri omogočajo oceno ustreznega premera, svinca, konfiguracije matice in splošne specifikacije.

Ali je mogoče kroglični vijak prilagoditi?

ja Maitu ponuja prilagojene konfiguracije, ki zajemajo dimenzije, vodilo, smer, vrsto matice, dolžino in druge zahteve za specializirano opremo za ravnanje z materialom.

Kakšna je garancijska doba?

Proizvajalčeve objavljene informacije o izdelku določajo 12-mesečno garancijsko obdobje za težave s kakovostjo, ki jih ne povzroči človek, ob upoštevanju veljavnih garancijskih pogojev.

Zaključek: Izbira pravega menjalnika za avtomatizirano upravljanje

Dobro izbran kroglični vijak lahko neposredno vpliva na hitrost, doslednost pozicioniranja, energijsko učinkovitost in stabilnost delovanja opreme za ravnanje z materialom. Veliki svinčeni kroglični vijak C7 za ravnanje z materialom združuje prenos z velikim vodilom z natančnostjo C7, konstrukcijo visoke trdnosti in možnostmi prilagajanja za AGV, skladiščne viličarje, robote za ravnanje, dvižne ploščadi in avtomatizirano logistično opremo. Za projekte, ki zahtevajo posebne konfiguracije obremenitve, hitrosti, hoda ali namestitve, izvedite več o velikem svinčenem krogličnem vijaku C7 za ravnanje z materialom aliconas kontaktirajtez zahtevami vaše aplikacije za razpravo o ustrezni rešitvi z inženirsko ekipo Maitu.
