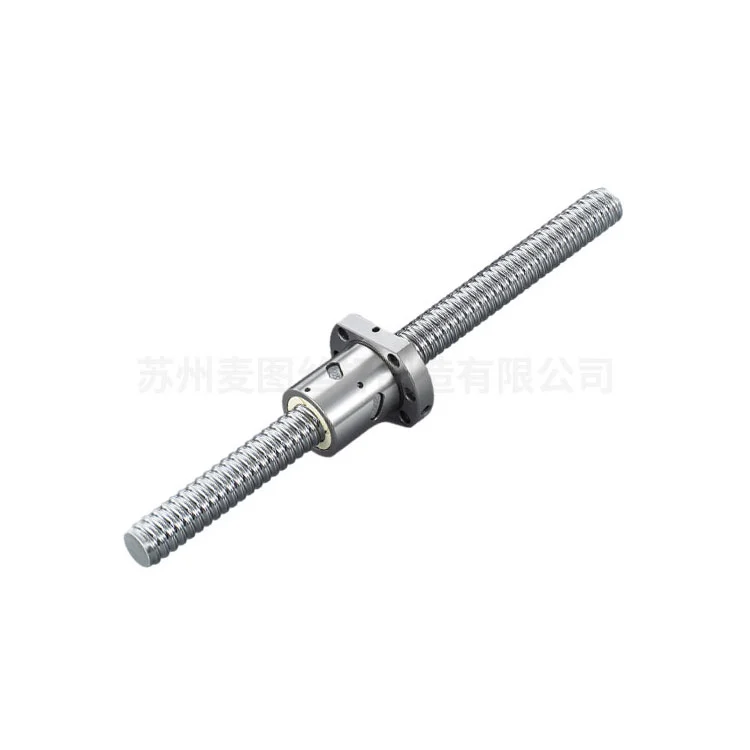

Kroglični vijak z dvojno matico
Maitujev kroglični vijak z dvojno matico je visoko natančna mehanska komponenta, strokovno izdelana za pretvorbo rotacijskega gibanja v linearno gibanje z izjemno učinkovitostjo in vrhunsko natančnostjo. Imamo zrel proizvodni sistem in dobavno verigo za proizvodnjo krogličnih vijakov, kar nam omogoča hitro zagotavljanje proizvodnih in dostavnih rešitev itd.
Maitujevi kakovostni kroglični vijaki z dvojno matico, ki temeljijo na temeljnih inženirskih konceptih, temeljijo na mehanizmu kotalnega kontakta – krožni kroglični ležaji zmanjšajo trenje med gredjo vijaka in matico na minimum. Ta inovativna zasnova močno prekaša trapezne vodilne vijake in se ponaša z mehansko učinkovitostjo 90 % ali več. Kot tak je postal nenadomestljiva izbira za aplikacije, kjer se o natančnosti, zanesljivosti in prihrankih energije ni mogoče pogajati.
Tehnični poudarki
1. Navoji na vijaku so ustvarjeni s tehniko natančnega hladnega valjanja. Ta postopek poveča trdoto površine in zagotavlja dosledno zrnato strukturo, hkrati pa ohranja obvladljive stroške za srednje do velike serije proizvodnje.
2. Matica ima prostorsko varčno zasnovo, integrirano s krogličnimi povratnimi kanali in deflektorji. Ta nastavitev zagotavlja brezhibno kroženje žoge, tudi če je izpostavljena nihajočim obremenitvam in delovnim hitrostim.
3. Izbirne rešitve prednapetosti—kot so konfiguracije z dvojno matico ali zamaknjeni vodi—učinkovito odpravljajo aksialno zračnost in zagotavljajo izjemno ponovljivost položaja za zahtevne naloge.
4. Izdelano v strogi skladnosti s standardoma ISO 3408 in JIS B1192, kar zagotavlja dosledno dimenzijsko natančnost in zanesljivo delovanje vseh enot.
Ključne prednosti delovanja
Postopek hladnega valjanja povzroči tlačne preostale napetosti na površini vijaka, kar vodi do opaznih izboljšav na treh kritičnih področjih:
1. Podaljšana življenjska doba ob utrujenosti: Izboljšana vzdržljivost v pogojih dinamične obremenitve z nazivno življenjsko dobo, izračunano v skladu z industrijsko standardno formulo življenjske dobe L10.
2. Vrhunska togost: Optimizirane karakteristike togosti naredijo ta kroglični vijak idealen za aplikacije, ki zahtevajo hitro odzivnost in minimalno strukturno deformacijo.
3. Gladko, tiho delovanje: Vrhunska površinska obdelava (z vrednostmi Ra običajno ≤ 0,4 μm) zmanjša vibracije in hrup med delovanjem, kar izboljša splošno delovanje sistema.
Specifikacije materiala
| Vijačna gred: | Visokoogljično kromirano jeklo (SCM435/SNCM220) prekaljeno na HRC 58-62. |
| Ohišje matice: | Legirano jeklo s črnim oksidom ali prevleko iz cinka in niklja za odpornost proti koroziji. |
| Žogice: | Kromirano jeklo stopnje 100 (GCr15) z opcijsko keramično alternativo za uporabo pri visokih hitrostih. |
Industrije aplikacij
CNC obdelovalni stroji in industrijska robotika
Aerospace sprožilni sistemi
Oprema za medicinsko slikanje in avtomatsko diagnostiko
Ravnanje s polprevodniškimi rezinami in litografija
Linije za sestavljanje baterij za električna vozila
Naši kroglični vijaki z dvojno matico so podvrženi strogemu testiranju natančnosti položaja. In to lahko zagotovi skladnost z industrijskimi stopnjami natančnosti (C3-C7). S kombinacijo ekonomičnosti valjanega navoja in zmogljivosti krogličnega vijačenja ta izdelek zagotavlja optimalno rešitev za avtomatizirane industrije, kjer so občutljivi natančnost, dolgoživost in skupni stroški lastništva.

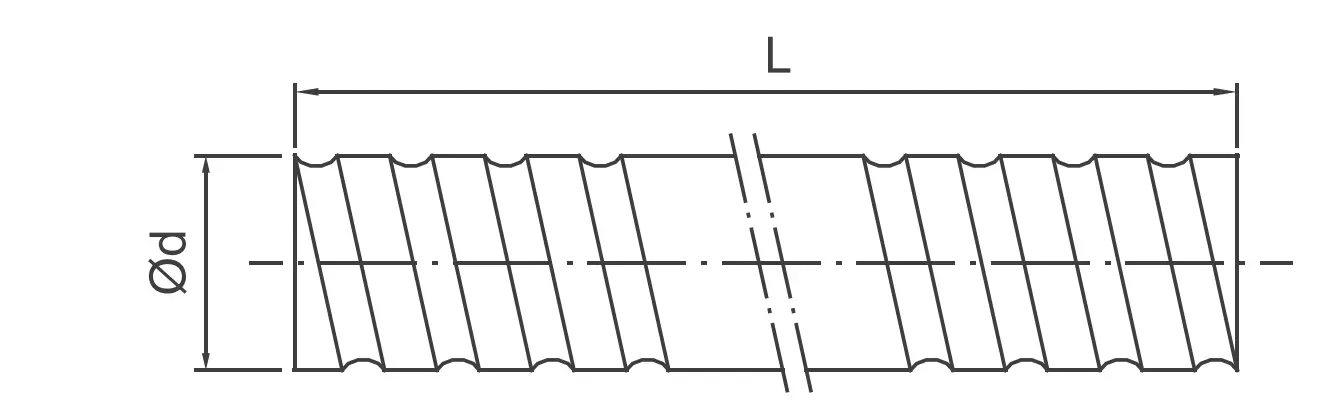

Proizvodni parametri
| Vrsta | Precision Grade | Smer | Začetek | Koda | Vrsta matice | Omejena dolžina | ||
| d | Svinec | Kroglice Da | Desno/levo | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, jaz, u | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | jaz, u | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, jaz, u | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Zakaj izbrati Maitu za svoje potrebe?
Inženirska odličnost in dokazani rezultati:
Z več kot 12-letnimi izkušnjami v specializirani proizvodnji (ki izhajajo iz 20-letne zapuščine v Šanghaju) je Maitu uspešno dostavil več kot 16.000 vrst konfiguracij vijakov. Ne prodajamo samo delov; nudimo rešitve za nadzor gibanja, ki jih podpira zgodovina storitev več kot 5000 globalnim strankam.
Natančnost brez zračnosti s tehnologijo dvojne matice:
Naši kroglični vijaki z dvojno matico so zasnovani za odpravo aksialne zračnosti z izbirnimi rešitvami prednapetosti. Za razliko od standardnih enojnih matic naša konfiguracija z dvojno matico zagotavlja vrhunsko ponovljivost položaja in izboljšano togost, zaradi česar so optimalna stroškovno učinkovita alternativa dragim brusnim vijakom za zahteve glede natančnosti C5-C7.
Vrhunska celovitost materiala in površinska obdelava:
Uporabljamo visokoogljično kromirano jeklo SCM435/SNCM220, prekaljeno na HRC 58-62. V kombinaciji z našo tehniko natančnega hladnega valjanja in površinsko obdelavo Ra ≤ 0,4 μm naši vijaki nudijo podaljšano življenjsko dobo L10 in mehansko učinkovitost, ki presega 90 %, kar znatno zmanjša skupne stroške lastništva (TCO).
Napredna sledljivost prek samorazvitega ERP:
Kakovost je znanost, ne naključje. Maitu uporablja lastniški sistem ERP za sledenje vsaki stopnji proizvodnje – od toplotne obdelave surovin do končnega dinamičnega testiranja. To zagotavlja, da je vsaka pošiljka strogo v skladu s standardoma ISO 3408 in JIS B1192, kar našim strankam zagotavlja popolno preglednost in dosledno kakovost.
pogosta vprašanja
1. Kako Maitu zagotavlja stopnjo natančnosti valjanega krogličnega vretena v primerjavi z brušenim?
Medtem ko se brusni vijaki tradicionalno uporabljajo za ultra visoko natančnost, nam Maitujeva napredna tehnologija hladnega valjanja v kombinaciji z našim sistemom prednapetosti dvojne matice omogoča doseganje stopenj natančnosti od C5 do C7. To ponuja visoko zmogljivo rešitev z bistveno nižjo ceno, idealno za avtomatizacijo in robotiko, kjer sta tako natančnost kot proračun kritična dejavnika.
2. Ali lahko zagotovite končno obdelavo po meri v skladu z našimi posebnimi risbami CAD?
ja Upravljamo z 10 specializiranimi proizvodnimi linijami, opremljenimi z visoko natančnimi CNC stružnicami posebej za končno obdelavo po meri. Ne glede na to, ali vaša aplikacija zahteva posebne utore za zaskočne obroče, gredi s klini ali navojne konce, zagotovimo, da je strojna obdelava koncentrična na kroglično gosenico, da preprečimo vibracije in prezgodnjo obrabo.
3. Kakšen je tipičen dobavni rok za množična naročila in prilagoditve OEM?
Zahvaljujoč naši dvojni tovarni v Suzhouju in Dongguanu ohranjamo visoko proizvodno zmogljivost. Za standardne specifikacije imamo veliko zalogo valjanih gredi. Za prilagoditve OEM, ko je risba potrjena prek našega poteka dela, ki ga nadzoruje ERP, zagotovimo poenostavljen proizvodni razpored, da zagotovimo pravočasno dostavo, tudi za naročila velikega obsega.
4. Kako zagotavljate kakovost in delovanje krogličnih vreten pred pošiljanjem?
Vsak kroglični vijak z dvojno matico Maitu je podvržen strogemu inšpekcijskemu protokolu. To vključuje testiranje trdote površine, preverjanje dimenzij (skladno z ISO 3408) in testiranje gladkega delovanja.

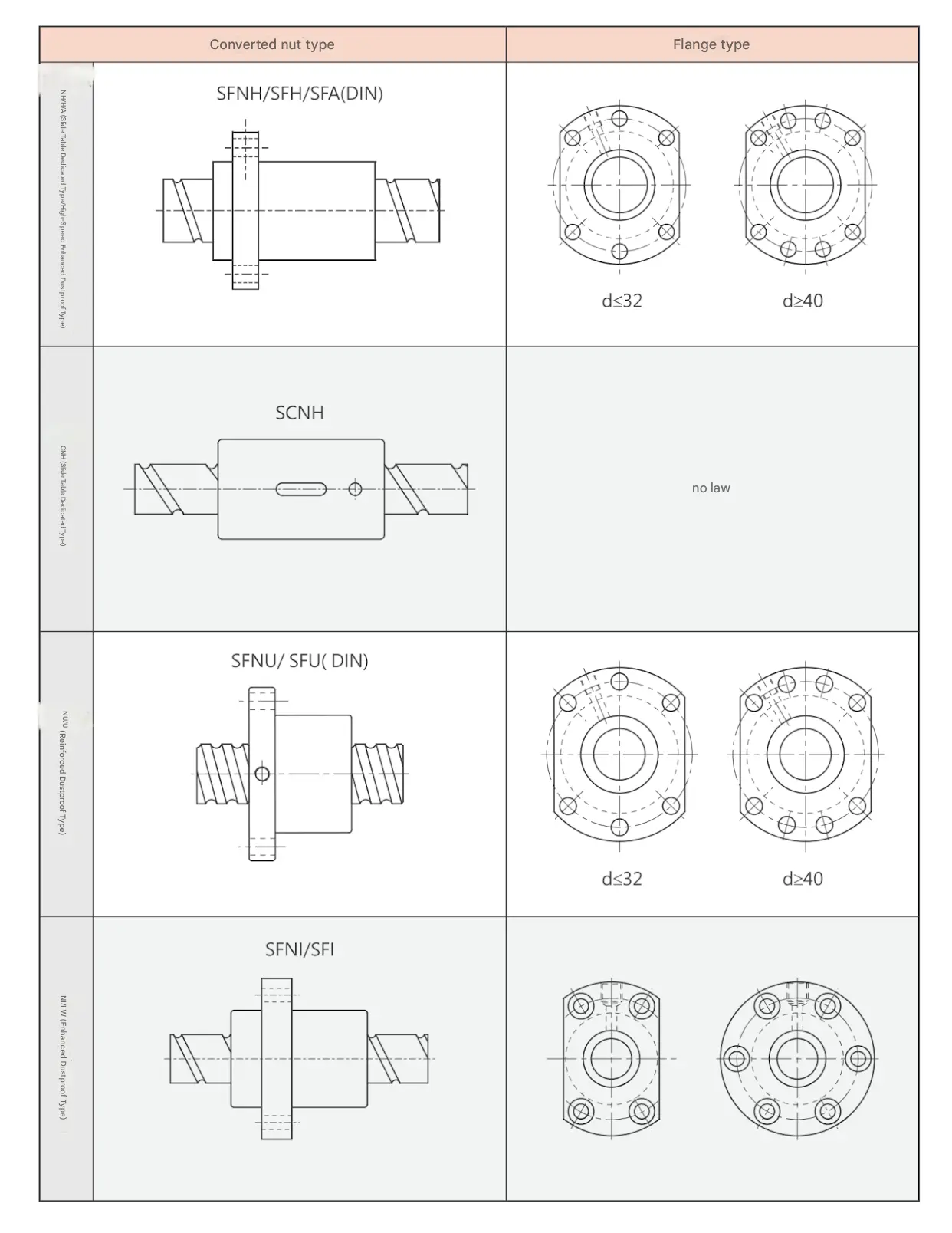

Referenca kroglične matice
Za več podrobnosti in druge vrste orehov nas kontaktirajte.
