Standardni kroglični vijak z matico
Maitu je profesionalni proizvajalec krogličnih vijakov s standardno matico. Vzdržujemo zadostno zalogo standardnih krogličnih vijakov in matic različnih oblik, vodnikov in stopenj natančnosti. Zavezani smo izdelavi visokokakovostnih izdelkov s krogličnimi vijaki in smo ustvarili lastno celotno dobavno verigo. Vabljeni, da nas kontaktirate!

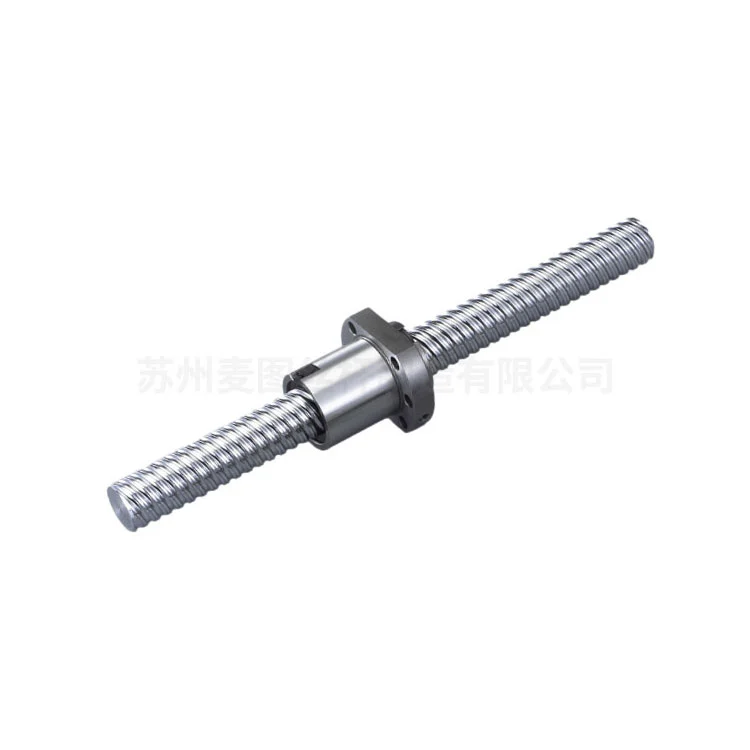

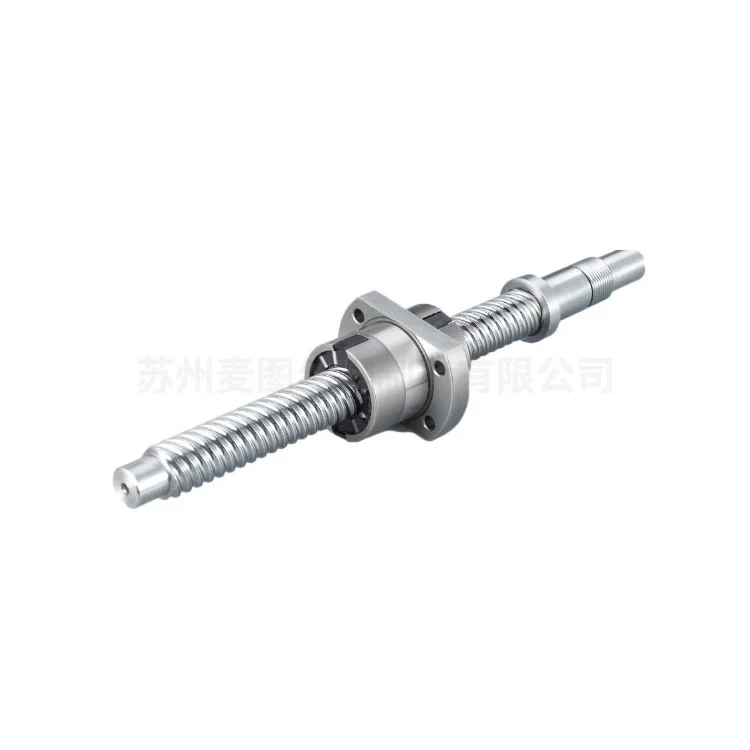

Ta kroglični vijak s standardno matico podjetja Maitu je natančna mehanska komponenta, zasnovana za pretvarjanje rotacijskega gibanja v linearno gibanje z izjemno učinkovitostjo in natančnostjo. Kot določajo inženirska načela, kroglična vretena delujejo na mehanizmu kotalnega kontakta. Obtočni kroglični ležaji lahko zmanjšajo trenje med gredjo vijaka in matico. V primerjavi s trapezoidnimi svinčenimi vijaki ta oblika ponuja veliko večjo mehansko učinkovitost (običajno dosega več kot 90 %).
Tehnične lastnosti
1. Navoji vijakov so oblikovani s postopkom natančnega hladnega valjanja, ta postopek pa poveča trdoto površine in kontinuiteto zrnate strukture, hkrati pa ohranja stroškovno učinkovitost za proizvodnjo srednjega do velikega obsega.
2. Zasnovan s kompaktno zasnovo matice, ki vključuje povratne kanale in deflektorje kroglic, lahko zagotovimo nemoteno recirkulacijo ležajnih kroglic pri različnih obremenitvah in hitrostih.
3. Izbirni mehanizmi za prednapetost (npr. dvojna matica ali zamaknjeni vodnik) odpravljajo aksialno zračnost. Poleg tega omogočajo natančno ponovljivost položaja.
Prednosti delovanja
Postopek hladnega valjanja povzroča tlačne preostale napetosti na površini vijaka, kar bistveno izboljša:
Življenjska doba ob utrujenosti: izboljšana vzdržljivost pri dinamičnih obremenitvah z izračuni nazivne življenjske dobe po standardu življenjske dobe L10.
Trdnost: Optimizirana togost za aplikacije, ki zahtevajo visoko odzivnost in minimalno deformacijo.
Gladko delovanje: Vrhunska površinska obdelava (običajno Ra ≤ 0,4 μm) zmanjšuje vibracije in hrup.
Specifikacije materiala
| Vijačna gred: | Visokoogljično kromirano jeklo (SCM435/SNCM220) prekaljeno na HRC 58-62. |
| Ohišje matice: | Legirano jeklo s črnim oksidom ali prevleko iz cinka in niklja za odpornost proti koroziji. |
| Žogice: | Kromirano jeklo stopnje 100 (GCr15) z opcijsko keramično alternativo za uporabo pri visokih hitrostih. |
Industrije aplikacij
CNC obdelovalni stroji in industrijska robotika
Aerospace sprožilni sistemi
Oprema za medicinsko slikanje in avtomatsko diagnostiko
Ravnanje s polprevodniškimi rezinami in litografija
Linije za sestavljanje baterij za električna vozila
Naš kroglični vijak Maitu s standardno matico je prestal stroga testiranja natančnosti položaja. Zato lahko zagotovimo skladnost z razredi industrijske natančnosti (C3-C7). S kombinacijo ekonomičnosti valjanega navoja in zmogljivosti krogličnega vijačenja ta izdelek zagotavlja optimalno rešitev za avtomatizirane industrije, kjer so občutljivi natančnost, dolgoživost in skupni stroški lastništva.

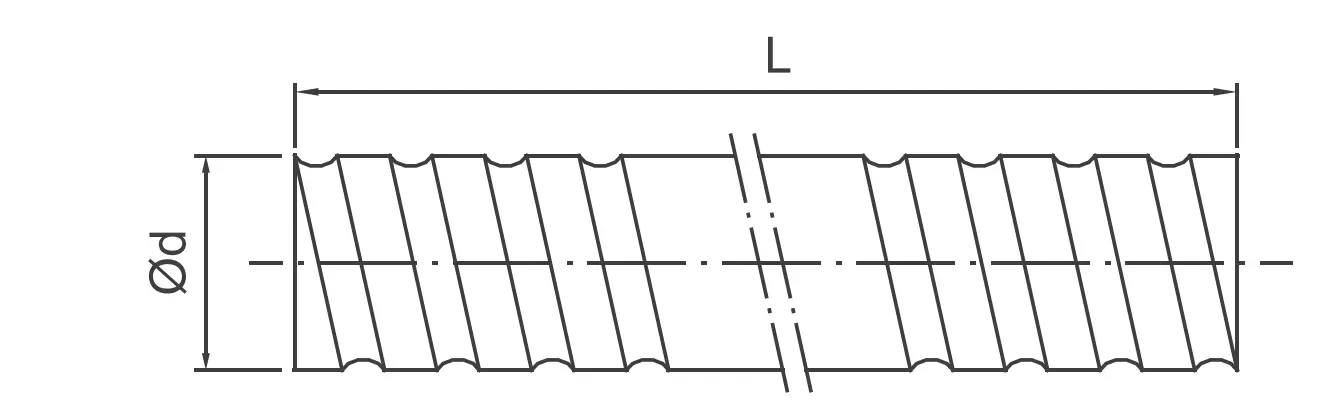

Proizvodni parametri
| Vrsta | Precision Grade | Smer | Začetek | Koda | Vrsta matice | Omejena dolžina | ||
| d | Svinec | Kroglice Da | Desno/levo | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, jaz, u | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | jaz, u | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, jaz, u | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Zakaj izbrati nas?
Vzdržljivost industrijskega razreda (HRC 58-62):
Naši kroglični vijaki s standardnimi maticami so izdelani iz visokoogljičnega kromovega jekla SCM435/SNCM220, ki je skoznje utrjeno, da doseže površinsko trdoto HRC 58-62. To zagotavlja izjemno odpornost proti obrabi in ohranja stopnje natančnosti C3-C7 skozi podaljšano življenjsko dobo, tudi v okoljih z visoko obremenitvijo, kot je CNC obdelava ali baterije za električna vozila.
Optimizirano razmerje med ceno in zmogljivostjo:
Z uporabo naprednega postopka hladnega valjanja nudimo stroškovno učinkovito alternativo brušenim vijakom brez ogrožanja mehanske učinkovitosti. Z mehansko učinkovitostjo ≥ 90 % in površinsko obdelavo Ra ≤ 0,4 μm naši valjani kroglični vijaki ponujajo gladko gibanje, ki je potrebno za uporabo v medicini in polprevodnikih, za delček stroškov brušenja.
Razširljiva proizvodnja in strokovno znanje po meri:
Z 10 specializiranimi proizvodnimi linijami in zgodovino razvoja več kot 16.000 vrst vijakov se Maitu odlikuje tako pri standardiziranih serijah velikih količin kot pri zapletenih prilagoditvah OEM. Naš sistem za sledenje ERP, ki smo ga sami razvili, zagotavlja, da se vsaka zahteva po meri, premeru ali končni obdelavi izvede z natančnostjo brez napak.
Preverjena skladnost s kakovostjo in globalni doseg:
Kot proizvajalec s certifikatom ISO 9001 z več kot 12-letnimi izvoznimi izkušnjami smo oskrbovali več kot 5000 globalnih strank. Naše strateške lokacije v Suzhouju in Dongguanu nam omogočajo, da izkoristimo zrelo dobavno verigo, kar zagotavlja, da dobavljamo visoko zmogljive komponente prenosa, ki izpolnjujejo mednarodne standarde ISO 3408 in JIS B1192.
Referenca kroglične matice
Za več podrobnosti in druge vrste orehov nas kontaktirajte.
Pogosta vprašanja: Ključni tehnični pomisleki
1. Kako postopek hladnega valjanja vpliva na življenjsko dobo krogličnih vijakov Maitu?
Naš natančen postopek hladnega valjanja omogoča več kot le oblikovanje niti; povzroča tlačne preostale napetosti na površini vijaka in ohranja kontinuiteto zrnate strukture. To bistveno poveča odpornost proti utrujenosti v primerjavi z rezanimi navoji, kar omogoča našim izdelkom, da dosežejo ali presežejo življenjske standarde L10 pri dinamičnih obremenitvah, kar pomeni manj zamenjav in nižje TCO (skupni stroški lastništva) za končnega uporabnika.
2. Ali lahko Maitu zagotovi posebne površinske obdelave za korozivna okolja ali okolja čistih prostorov?
Vsekakor. Ponujamo različne premaze za ohišje matice, vključno s črnim oksidom in prevleko iz cinka in niklja, za izboljšanje odpornosti proti koroziji. Za visoke hitrosti ali občutljiva okolja (kot je rokovanje s polprevodniki) ponujamo tudi opcijske keramične kroglične ležaje za zmanjšanje toplotnega raztezanja in odpravo potrebe po tradicionalnem mazanju, ki bi lahko povzročilo kontaminacijo.
3. Katere stopnje natančnosti so zagotovljene za vašo standardno valjano serijo matice?
Naši kroglični vijaki s standardnimi maticami običajno dosegajo stopnje C7 in C5, z zmožnostjo doseganja C3 za posebne visoko natančne aplikacije. Vsaka serija je podvržena strogemu testiranju natančnosti položaja in aksialne zračnosti. Če vaša aplikacija zahteva nič zračnosti, lahko integriramo mehanizme prednapetosti (kot so zamaknjeni vodi), da zagotovimo največjo togost.
4. Kako Maitu obravnava tehnično validacijo za risbe OEM po meri?
Vsak projekt po meri se začne s tehničnim pregledom naše 10-članske inženirske ekipe. Vaše risbe CAD pregledamo glede koncentričnosti, združljivosti profila navojev in primernosti materiala (npr. PEEK ali nerjaveče jeklo za določene industrije). Zagotavljamo uradno potrditev in pogosto delimo produkcijske videoposnetke med fazo izdelave, da zagotovimo popolno skladnost končnega izdelka z vašimi oblikovalskimi specifikacijami.
