Kako lahko ultra natančna linearna vodila izboljšajo natančnost, stabilnost in zanesljivost v sodobnih sistemih gibanja

Povzetek članka: Ultra precizna linearna vodilaso bistvenega pomena za gibalne sisteme, ki zahtevajo izjemno natančno pozicioniranje, gladko potovanje, visoko togost in dolgoročno ponovljivost. Od polprevodniške opreme in natančnih obdelovalnih strojev do robotike in medicinskih naprav lahko pravo linearno vodilo neposredno vpliva na kakovost obdelave, stabilnost opreme in obratovalne stroške. Ta članek pojasnjuje, kako delujejo izjemno natančna vodila, katere specifikacije so najpomembnejše, kakšne so ocene natančnosti in kaj morajo kupci upoštevati pri izbiri zanesljive rešitve profesionalnega proizvajalca, kot je npr.Maitu.

Kazalo

• Zakaj so izjemno natančna linearna vodila pomembna?
• Katere tehnične lastnosti opredeljujejo visokozmogljivo linearno vodilo?
• Kako stopnje natančnosti in tolerance vplivajo na zmogljivost?
• Kateri materiali in površinske obdelave podpirajo dolgoročno natančnost?
• Kje se običajno uporabljajo ultra-natančna linearna vodila?
• Kako izbrati pravo linearno vodilo?
• Kakšen nadzor kakovosti naj kupci pričakujejo?
• Pogosto zastavljena vprašanja
• Končne misli

Zakaj so izjemno natančna linearna vodila pomembna?

V sodobni avtomatizaciji linearno gibanje ni več zgolj premikanje komponente od točke A do točke B. Proizvodnja polprevodnikov, natančna kontrola, CNC obdelava, robotika in medicinska oprema pogosto zahtevajo ponovljivo gibanje z izjemno majhnimi odstopanji. V teh aplikacijah lahko že nekaj mikrometrov geometrijske napake vpliva na kakovost izdelka, natančnost sestavljanja ali rezultate meritev.

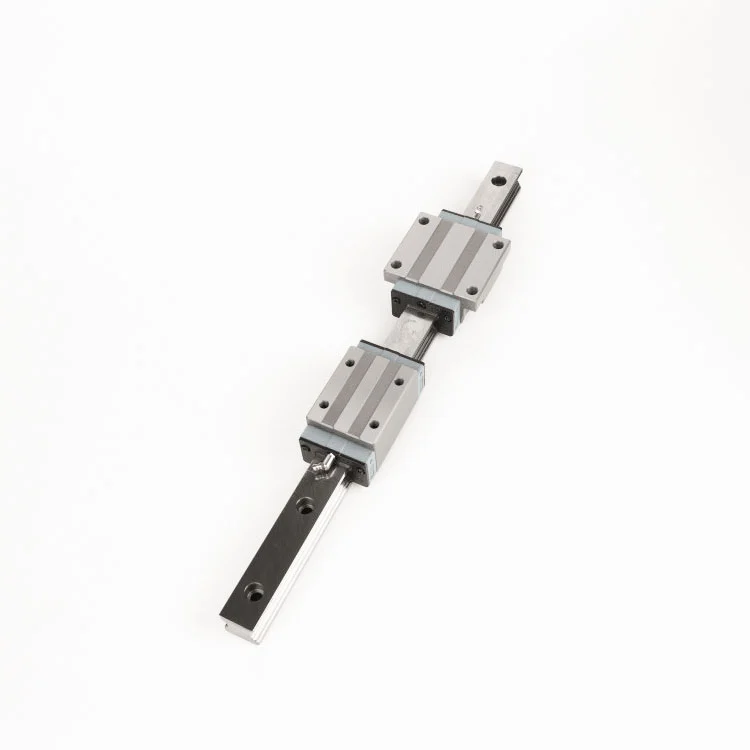

Izjemno natančna linearna vodila zagotavljajo vmesnik z nadzorovanim kotalnim gibanjem med vodilom in vozičkom. Njihova optimizirana geometrija dirkalne steze, skrbno brušene montažne površine in nadzorovane proizvodne tolerance pomagajo zmanjšati neželene vibracije, variacije položaja in mehansko zračnost.

Maitu razvija izdelke za linearno gibanje za zahtevne industrijske aplikacije in ima več kot 12 let izkušenj pri izdelavi natančnih komponent in sorodnih rešitvah. Njegova izjemno natančna vodila so zasnovana glede na togost, dimenzijsko doslednost, zmogljivost obremenitve in dolgoročno zanesljivost, zaradi česar so primerna za sisteme, kjer običajna linearna vodila morda ne zagotavljajo zadostne natančnosti.

Vrednost ultranatančnega vodila torej ni omejena na toleranco dimenzij. To je kombinacija geometrijske natančnosti, lastnosti materiala, obnašanja prednapetosti, kakovosti namestitve, mazanja, tesnjenja in nadzora kakovosti, ki določa zmogljivost gibanja v realnem svetu.

Katere tehnične lastnosti opredeljujejo visokozmogljivo linearno vodilo?

Natančno linearno vodilo je treba ovrednotiti kot celotno komponento gibanja in ne z eno samo številko natančnosti. Več tehničnih lastnosti skupaj določa njegovo delovanje.

Štiritočkovni kontakt in porazdelitev obremenitve

Optimizirana struktura dirkalne poti lahko porazdeli uporabljene obremenitve na več kontaktnih točk. To pomaga vodilu učinkoviteje obvladati radialne sile, bočne sile in momentne obremenitve, zlasti pri večosni opremi.

Natančno brušene površine

Talne kanale in pritrdilne površine prispevajo k bolj gladkemu gibanju vozička in izboljšani dimenzijski skladnosti. Maitu za svojo ultra-precizno serijo določa brušene kanale s površinsko obdelavo približno Ra 0,4–0,8 μm.

Visoka togost

Togost postane še posebej pomembna, ko vodilo podpira težka orodja, rezalne sile, nadzorne module ali večosne mehanizme. Togo vodilo lahko pomaga zmanjšati deformacijo in ohraniti stabilnost položaja pod delovnimi obremenitvami.

Zanesljivo tesnjenje in mazanje

Kontaminacija je velika skrb v sistemih linearnega gibanja. Integrirana večlabirintna tesnila lahko pomagajo preprečiti, da bi onesnaževalci dosegli kotalne elemente in vodila. Izbirne rešitve za mazanje lahko dodatno zmanjšajo zahteve po vzdrževanju med podaljšanim delovanjem.

• Stabilno in gladko linearno gibanje
• Zmogljivost visoke obremenitve in trenutne obremenitve
• Zmanjšane vibracije med potovanjem
• Nadzorovana montaža in natančnost delovanja
• Zaščita pred prahom in zunanjimi onesnaževalci
• Daljši intervali vzdrževanja pri pravilnem mazanju

Kako stopnje natančnosti in tolerance vplivajo na zmogljivost?

Stopnja natančnosti določa, kako natančno so nadzorovane kritične dimenzije in geometrijske značilnosti. Pri aplikacijah, ki vključujejo več vzporednih tirnic ali koordiniranih osi, je doslednost med vodilnimi tirnicami še posebej pomembna, ker se med namestitvijo in delovanjem lahko kopičijo majhne dimenzionalne razlike.

Podatki o proizvodnji podjetja Maitu na primer zagotavljajo več stopenj natančnosti, vključno z N, H, P, SP in UP. Razred UP predstavlja najvišjo kategorijo natančnosti v navedenem obsegu.

Opomba: prikazane vrednosti so proizvodni parametri za dovoljeno višino in širino (△V in △Š) in jih je treba ovrednotiti skupaj s posebno konfiguracijo vodila in zahtevami glede uporabe.

Za sisteme, ki zahtevajo sinhronizirano gibanje, lahko izbira višjega razreda natančnosti zagotovi večjo dimenzijsko konsistentnost. Vendar najvišji razred ni samodejno najboljša izbira za vsak stroj. Kupci morajo uravnotežiti zahtevano natančnost, obremenitev, dolžino tirnice, pogoje namestitve, delovno okolje in skupne stroške projekta.

Kateri materiali in površinske obdelave podpirajo dolgoročno natančnost?

Izbira materiala neposredno vpliva na trdoto, odpornost proti obrabi, dimenzijsko stabilnost in življenjsko dobo. Jeklo z visoko vsebnostjo ogljika, ki nosi krom, kot je SUJ2-ekvivalenten material, se pogosto uporablja za zahtevne komponente kotalnega kontakta, saj lahko po ustrezni toplotni obdelavi doseže visoko trdoto.

Maitujeva serija izjemno natančnih linearnih vodil uporablja visokoogljično kromirano jeklo z določeno trdoto približno 58–62 HRC. Natančno brušene kanale in nadzorovana toplotna obdelava pomagajo ustvariti stabilno kontaktno površino za neprekinjeno delovanje.

Glede na okolje uporabe je mogoče razmisliti tudi o površinski obdelavi. Črni oksid in neelektrično ponikljanje lahko zagotovita dodatno zaščito površine in sta lahko uporabna, kadar je pomembna odpornost proti koroziji ali okoljska vzdržljivost.

• Osnovni material:Visokoogljično kromirano jeklo
• Trdota:Približno 58–62 HRC
• Zaključek dirkalne steze:Približno Ra 0,4–0,8 μm
• Izbirna zaščita:Črn oksid ali brezelektrično nikljanje

Kje se običajno uporabljajo ultra-natančna linearna vodila?

Strožje kot so zahteve glede gibanja, večja je potencialna vrednost visokonatančnega vodila. Ti sestavni deli so še posebej pomembni, kadar mora oprema ohraniti ponovljivo pozicijo med obvladovanjem neprekinjenega gibanja ali zunanjih obremenitev.

Polprevodniška oprema

Oprema za ravnanje z rezinami, pregledovanje, razdeljevanje in pakiranje lahko zahteva zelo nadzorovano gibanje. Stabilno linearno vodenje pomaga sistemom za pozicioniranje ohranjati ponovljivost in zmanjšati neželene vibracije.

Natančna strojna orodja

CNC in druga visoko natančna obdelovalna oprema sta odvisna od togih komponent gibanja, ki podpirajo natančnost rezanja in ponovljivo pozicioniranje orodja.

Industrijska robotika

Linearne osi, ki se uporabljajo z robotskimi sistemi, se lahko soočajo s spreminjajočimi se obremenitvami in zapletenimi vzorci gibanja. Močna zmogljivost momentne obremenitve lahko pomaga ohranjati stabilnost v večosnih konfiguracijah.

Natančni merilni instrumenti

Merilna oprema je še posebej občutljiva na mehanska odstopanja. Gladko gibanje in nadzorovane geometrijske tolerance lahko pomagajo zmanjšati mehanske vire merilnih napak.

Medicinska oprema

Medicinska proizvodnja in natančni instrumenti pogosto zahtevajo zanesljivo pozicioniranje, nadzorovano gibanje in ustrezno površinsko zaščito. Pri izbiri vodila je treba upoštevati mehanske lastnosti in okoljske zahteve.

Kako izbrati pravo linearno vodilo?

Izbira vodila samo na podlagi oglaševanega razreda natančnosti lahko privede do neprimerne zasnove. Boljši pristop je oceniti celotno delovno okolje in mehanske zahteve.

1. Določite zahtevano natančnost pozicioniranja:Določite ciljno natančnost, ponovljivost in dovoljeno geometrijsko odstopanje.
2. Izračunajte statične in dinamične obremenitve:Upoštevajte koristno obremenitev, pospešek, rezalno silo, momentne obremenitve in porazdelitev obremenitev.
3. Preverite dolžino tirnice:Daljše tirnice imajo lahko različne zahteve glede tolerance, zato je treba dolžino in stopnjo natančnosti oceniti skupaj.
4. Ocenite okoljske razmere:Upoštevajte zahteve glede prahu, vlažnosti, temperature, jedkih snovi in ​​čistih prostorov.
5. Izberite primerno mazanje:Pravilno mazanje je bistvenega pomena za zmanjšanje trenja in podporo doslednega kotalnega delovanja.
6. Potrdite natančnost namestitve:Tudi visoko natančno vodilo ne more nadomestiti nepravilno obdelane ali slabo poravnane montažne površine.
7. Zahtevajte inšpekcijsko dokumentacijo:Poročila o tehničnih pregledih zagotavljajo koristne dokaze, da dobavljene komponente ustrezajo dogovorjenim specifikacijam.

Pri projektih z zahtevnimi zahtevami bi morali inženirji upoštevati tudi konfiguracijo vozička, prednapetost, način vgradnje, vzporednost tirnic, interakcijo med pogonskim sistemom in pričakovan servisni cikel, preden dokončajo specifikacijo.

Kakšen nadzor kakovosti naj kupci pričakujejo?

Natančne komponente zahtevajo merljivo kontrolo kakovosti in ne samo vizualni pregled. Profesionalni dobavitelj mora imeti postopke, ki zajemajo surovine, toplotno obdelavo, mletje, preverjanje dimenzij, delovanje in končni pregled.

Maitu navaja, da njegov proizvodni proces uporablja sledljivost kakovosti, ki temelji na ERP, od skladišča jekla z visoko vsebnostjo ogljika in kroma do toplotne obdelave, natančnega brušenja in končnega pregleda. Njena vodila so prav tako predmet projekcije profila, ocene hrupa in preverjanja obremenitve, pri čemer je za naročila zagotovljena inšpekcijska dokumentacija.

Ta pristop je pomemben za proizvajalce originalne opreme in inženirske ekipe, saj lahko sledljivi inšpekcijski podatki podpirajo vhodno kontrolo kakovosti, projektno dokumentacijo in odločitve o dolgoročnem vzdrževanju.

Maitu poroča tudi o več kot 16.000 specifikacijah natančnih vodilnih vijakov in linearnih komponent, razvitih od začetka delovanja v Suzhou, skupaj z izkušnjami, ki služijo več kot 5.000 globalnim strankam. Njegovi proizvodni viri vključujejo obrate v Suzhouju in Dongguanu, ki podpirajo tako majhne količine kot tudi večja proizvodna naročila.

Pogosto zastavljena vprašanja

Kaj so ultra natančna linearna vodila?

Ultraprecizna linearna vodila so komponente linearnega gibanja z visoko natančnostjo, zasnovane za aplikacije, ki zahtevajo nadzorovano pozicioniranje, gladko potovanje, visoko togost in dosledne geometrijske tolerance. Običajno se uporabljajo v polprevodniški opremi, preciznih obdelovalnih strojih, robotiki, merilni opremi in medicinski proizvodnji.

V čem se linearna vodila razreda UP razlikujejo od standardnih razredov?

Vodila UP-grade so izdelana z manjšimi dimenzijskimi dodatki kot standardne stopnje. Na primer, navedeni proizvodni parametri podjetja Maitu kažejo dovoljeno vrednost △H in △W 2 μm za tirnice razreda UP z dolžinami do 500 mm. Dejanska primernost kakovosti je odvisna od celotne konstrukcije stroja in zahtevane natančnosti.

Kateri material se običajno uporablja za visoko natančna linearna vodila?

Visokoogljično jeklo, ki nosi krom, je običajno izbrano za zahtevne aplikacije linearnega gibanja, ker lahko po toplotni obdelavi doseže visoko trdoto in odpornost proti obrabi. Maitu za svojo ultra-natančno serijo določa material, enak SUJ2, s trdoto približno 58–62 HRC.

Kako je mogoče izboljšati življenjsko dobo linearnega vodila?

Pravilna namestitev, ustrezna prednapetost, primerno mazanje, nadzor kontaminacije, pravilna porazdelitev obremenitve in redni pregledi prispevajo k življenjski dobi. Zatesnjena vodila in ustrezna površinska obdelava lahko zagotovijo dodatno zaščito v zahtevnih delovnih okoljih.

Ali so ultra natančna vodila primerna za uporabo v čistih prostorih ali polprevodnikih?

Primerni so lahko, če se zahteve glede konfiguracije vodil, mazanja, tesnjenja, površinske obdelave in čistoče pravilno ujemajo z aplikacijo. Za občutljiva okolja se morajo kupci pred naročilom z dobaviteljem pogovoriti o zahtevah glede materiala, premazov, mazanja, nadzora delcev in pregledov.

Končne misli

Ultraprecizna linearna vodila igrajo ključno vlogo pri aplikacijah, kjer natančnost gibanja, togost, ponovljivost in zanesljivost neposredno vplivajo na delovanje opreme. Izbira prave rešitve zahteva več kot samo primerjavo nazivnih razredov natančnosti. Kakovost materiala, zaključek vodila, porazdelitev obremenitve, tesnjenje, mazanje, pogoje vgradnje, inšpekcijske postopke in zahteve glede uporabe je treba upoštevati skupaj.

Z več kot 12-letnimi izkušnjami v tehnologiji natančnega linearnega gibanja, širokim portfeljem izdelkov, podrobnimi proizvodnimi parametri in sledljivimi procesi nadzora kakovosti, Maitu zagotavlja rešitve linearnih vodil za zahtevne industrijske aplikacije. Če ocenjujete vodila za CNC opremo, polprevodniške stroje, robotiko, natančno merjenje ali medicinsko proizvodnjo, izvedite več o Ultra Precision Linear Guides inkontaktirajte nasza razpravo o vaših zahtevah glede natančnosti, obremenitve, dolžine tirnice, okolja in prilagajanja.
