Podrobna razlaga razlike med trapeznim in krogličnim vijakom. Dovolj je, da preberete ta članek.

V sistemu mehanskega prenosa vijak kot glavna komponenta prenosa neposredno vpliva na natančnost, učinkovitost in življenjsko dobo opreme. Kot dve glavni kategoriji,trapezni vijakiin kroglični vijaki pogosto povzročijo, da se številni kupci in inženirji zapletejo pri izbiri: Kakšne so bistvene razlike med obema? Kateri je bolj primeren za vaše potrebe po opremi? Današnji članek vam bo podal celovito analizo razlik med trapeznimi in krogličnimi vijaki glede na ključne dimenzije, kot so struktura, zmogljivost in uporaba, ter vam pomagal hitro izbrati pravi izdelek!

1. Različne jedrne strukture: načelo prenosa določa osnovne razlike

 Bistvena razlika med trapeznimi in krogličnimi vijaki izhaja iz razlike v njihovih jedrnih prenosnih strukturah, kar neposredno postavlja temelj za vse kasnejše razlike v zmogljivosti med obema.

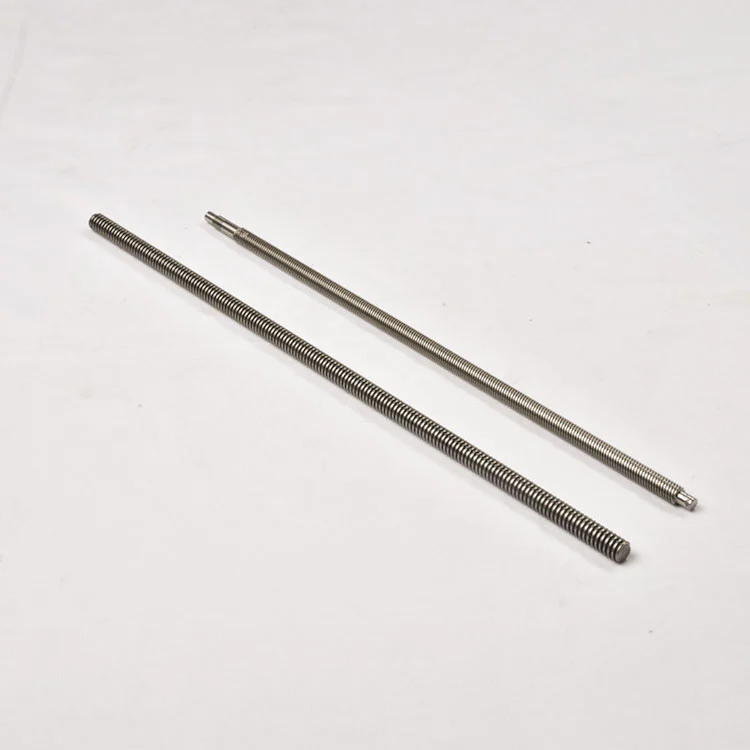

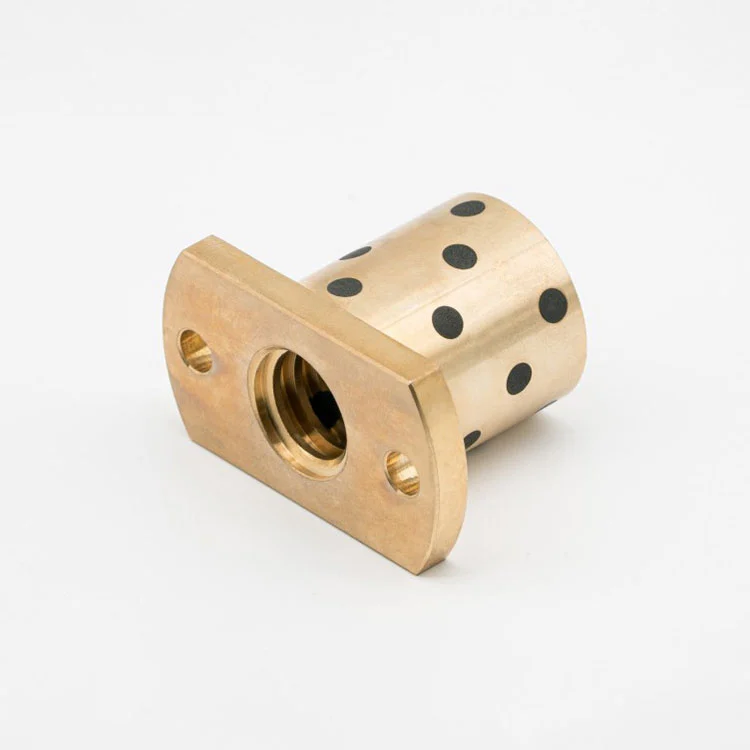

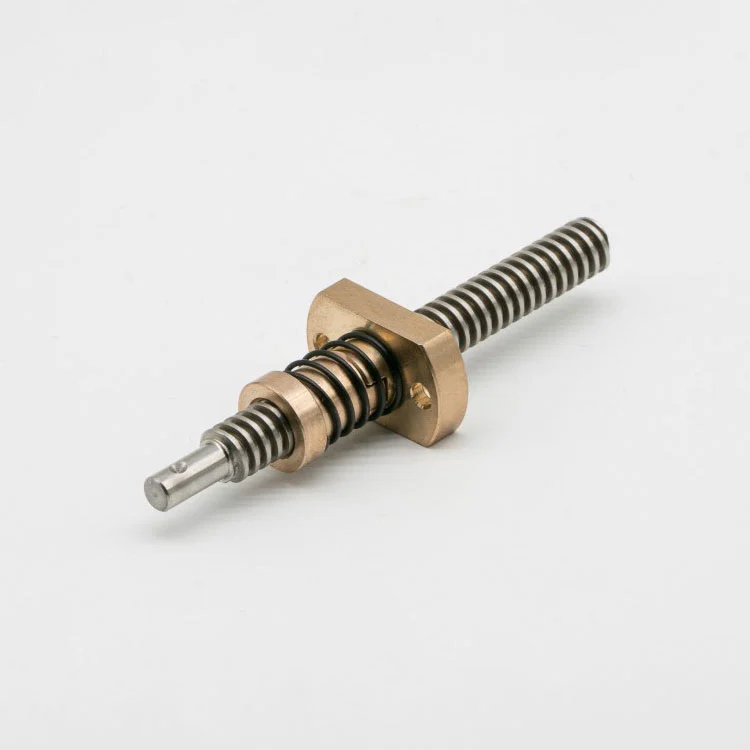

 Trapezni vijak: z uporabo trapeznega navoja (kot profila zoba je običajno 30° ali 29°) za neposreden prenos je vijak v neposrednem stiku s površino navoja matice, prenos moči in pretvorba linearnega gibanja pa se dosežeta z vpetjem med navoji. Struktura je razmeroma preprosta, v glavnem sestavljena iz vijaka s trapeznim navojem, matice ter potrebnih delov za mazanje in prahu, brez dodatne strukture kotalnih elementov. Ta metoda prenosa z neposrednim kontaktom je glavni vir njegove kasnejše "nizke natančnosti, visokega trenja" in drugih značilnosti.

 Kroglični vijak: kroglice (običajno jeklene kroglice) so dodane med vijak in matico kot kotalna telesa. Notranji navoj vijaka in matice je zasnovan kot ločna vodila, ki se ujemajo s kroglicami. Med prenosom motor poganja vijak, da se vrti, kroglice pa se kotalijo po dirkalni poti. Kotaljenje kroglic realizira relativno gibanje med vijakom in matico. Istočasno bodo kroglice krožile in se premikale skozi povratno napravo, da bi tvorile neprekinjen prenos. Ta strukturna zasnova "kotalnega trenja namesto drsnega trenja" omogoča doseganje kakovostnih izboljšav v smislu natančnosti in učinkovitosti.

Povzetek jedra: Trapezni vijak je "drsni prenos", kroglični vijak pa je "kotalni prenos". Strukturna razlika je "koren" vseh razlik med obema!

2. Primerjava ključne uspešnosti: jasno si oglejte prednosti in slabosti v 5 dimenzijah

 Razlike v strukturi neposredno pomenijo razlike v uspešnosti in uspešnost je temeljna osnova za izbiro. Naslednje vam bo pomagalo intuitivno občutiti razliko med obema iz petih ključnih razsežnosti natančnosti, učinkovitosti, obremenitve, življenjske dobe in hrupa:

1. Natančnost: kroglični vijak ima prednost kotalnega razreda, trapezni vijak pa izpolnjuje osnovne potrebe.

 Natančnost je eden od ključnih kazalnikov vijačnega prenosa, zlasti pri opremi za natančno obdelavo in avtomatizacijo.

 Ker ima trapezni vijak neposreden drsni stik s površino navoja, se površina navoja razmeroma hitro obrabi med postopkom prenosa in je nagnjena k "plazenju" (neenakomernemu gibanju med delovanjem pri nizki hitrosti), kar ima za posledico nizko natančnost pozicioniranja in nizko ponovljivost. Na splošno je stopnja natančnostitrapezni vijakije med C7-C10, ki lahko zadosti le potrebam običajnih prenosnih scenarijev in ga ni mogoče prilagoditi visoko natančni opremi.

 Kroglično vreteno se opira na prednosti kotalnega prenosa s kroglo. Sila trenja med postopkom prenosa je majhna in enakomerna, stopnja obrabe je veliko nižja kot pri trapeznem vijaku in pojav plazenja v bistvu ne obstaja. Njegova natančnost lahko doseže raven visoke natančnosti C3-C5, nekateri vrhunski modeli pa lahko celo dosežejo raven C2. Natančno lahko doseže pozicioniranje na ravni mikronov in je popolnoma primeren za prizore z izjemno visokimi zahtevami glede natančnosti, kot so strojna orodja CNC, oprema za natančno testiranje in avtomatizirani roboti.

2. Učinkovitost: kroglični vijak ima pomembne prednosti pri varčevanju z energijo, medtem ko ima trapezni vijak večjo porabo energije.

 Učinkovitost prenosa je neposredno povezana s porabo energije in obratovalnimi stroški opreme, zlasti pri opremi, ki dolgo časa deluje neprekinjeno.

 Metoda prenosa drsnega trenja trapeznega vijaka ima velik koeficient trenja (običajno med 0,15-0,25), pri premagovanju trenja pa se porabi velika količina moči. Učinkovitost prenosa je nizka, na splošno le 30% -50%. To pomeni, da se več kot polovica izhodne moči motorja izgubi zaradi trenja, kar ne samo poveča porabo energije, ampak tudi povzroči, da se vijak in matica zlahka segrejeta.

 Koeficient kotalnega trenja krogličnega vretena je izjemno majhen (samo 0,003-0,005), učinkovitost prenosa pa je lahko visoka do 90% -95%. Izhodna moč motorja se lahko pretvori v prenosno moč do največjega obsega, kar ne samo zmanjša porabo energije opreme, ampak tudi zmanjša pojav segrevanja, kar omogoča, da oprema dolgo časa deluje stabilneje.

3. Obremenitev: Vsak ima svoje prednosti. Trapezni vijak je odporen na udarce, kroglični vijak pa je primeren za visoke obremenitve in gladek prenos.

 Nosilnost je treba razlikovati glede na scenarije. Oba imata svoje prednosti pri različnih vrstah obremenitve.

 Zaradi večje kontaktne površine navojne površine in lastnosti drsnega prenosa ima trapezni vijak močnejšo sposobnost prenašanja udarnih obremenitev in deluje stabilneje v nekaterih scenarijih z velikimi trenutnimi udarci (kot so majhna tlačna oprema, ročni dvižni mehanizmi). Vendar se bo v scenarijih neprekinjenega prenosa z visoko obremenitvijo problem trenja in segrevanja še poslabšal, kar bo povzročilo omejeno nosilnost.

 Kroglično vreteno prenaša obremenitev prek večtočkovnega stika kroglic, deluje bolje v scenarijih stabilne in visoke obremenitve in lahko prenese velike aksialne obremenitve. Hkrati je zaradi visoke učinkovitosti in nizkega ustvarjanja toplote njegova stabilnost pri neprekinjenem delovanju z visoko obremenitvijo veliko boljša kot pri trapeznem vijaku, zaradi česar je primeren za dovodne gredi CNC obdelovalnih strojev, avtomatizirano transportno opremo za težke obremenitve in druge scenarije. Vendar je treba opozoriti, da je sposobnost krogličnega vretena, da prenese udarne obremenitve, razmeroma šibka, zato se je treba izogibati zlorabi v scenarijih močnega udarca.

4. Življenjska doba: kroglični vijaki so bolj vzdržljivi, medtem ko imajo trapezni vijaki visoke stroške vzdrževanja.

 Življenjska doba je neposredno povezana s stroški vzdrževanja in izgubo opreme v času nedelovanja in je pomemben vidik, ko podjetja izbirajo modele.

 Drsno trenje trapeznega vijaka bo povzročilo hitrejšo obrabo navojne površine in življenjska doba bo na splošno krajša, običajno okoli nekaj tisoč do 10.000 ur. Med uporabo je potrebno pogosto mazanje, sicer bo to poslabšalo obrabo ter povečalo stroške vzdrževanja in čas nedelovanja.

 Kotalno trenje in obraba krogličnega vretena sta izjemno majhna. Dokler je redno mazan in se izogiba onesnaževanju, lahko življenjska doba doseže več deset tisoč ali celo sto tisoč ur. Naprava povratnega toka ima v svoji strukturi zrelo zasnovo, kroženje krogle je stabilno, obraba pa enakomerna, kar močno zmanjša pogostost vzdrževanja in stroške. Še posebej je primeren za scenarije proizvodnih linij, ki zahtevajo visoko neprekinjeno delovanje opreme.

5. Hrup: kroglični vijak deluje tišje, medtem ko ima trapezni vijak bolj očiten hrup.

 V scenarijih, kjer je potreben hrup, kot so avtomatizirane proizvodne linije in pisarniška oprema, je hrup delovanja vijaka pomemben pokazatelj.

 Med drsečim prenosom trapeznega vijaka bosta trenje med površinami navoja in možen pojav plazenja povzročila očiten hrup, zlasti pri vožnji z veliko hitrostjo, hrup je še večji, splošna vrednost hrupa pa je nad 60 decibelov.

 Prenos krogličnega vretena je bolj stabilen in hrup trenja je izjemno majhen. Z visoko natančno tehnologijo obdelave je mogoče hrup med delovanjem nadzorovati pod 50 decibeli, s čimer se v bistvu doseže "tiho delovanje" in je primerno za scenarije z nizkim hrupom, kot so laboratoriji, medicinska oprema in oprema za pisarniško avtomatizacijo.

3. Primerjava scenarijev uporabe: Izbira pravega vijaka = povečanje vrednosti opreme

 V kombinaciji z zgornjimi razlikami v zmogljivosti obstaja jasna ločnica med scenariji uporabe trapeznih in krogličnih vijakov. Najboljše rezultate je mogoče doseči le z natančnim usklajevanjem scenarijev:

 Osnovni scenariji uporabetrapezni vijaki: primerno za scenarije, kjer natančnost, učinkovitost in hrup niso visoki, proračun je omejen ali obstaja določena udarna obremenitev, kot so: ročne dvižne ploščadi, majhni mehanizmi za odpiranje in zapiranje vrat, prenosni mehanizmi običajne transportne opreme, poceni gospodinjska oprema (kot so majhna dvigala), preprosta oprema za pakiranje itd. Njegove največje prednosti so nizki stroški, preprosta struktura, nizek prag vzdrževanja in prilagodljivost potrebam "osnovnega prenosa".

 Osnovni scenariji uporabe krogličnih vretenc: primerni za scenarije opreme srednjega do višjega razreda, ki imajo visoke zahteve glede natančnosti, učinkovitosti, življenjske dobe in hrupa, kot so: CNC obdelovalni stroji, prenosi podajalne gredi obdelovalnih centrov, zglobni prenosi avtomatiziranih robotov, pozicionirni mehanizmi natančnih testnih instrumentov, medicinska oprema (kot so CT stroji, kirurški roboti), precizne montažne linije elektronske opreme, litij oprema za rezanje polnih baterij itd. Čeprav so njeni stroški sorazmerno visoki, lahko močno izboljša delovanje in stabilnost opreme ter ustvari višjo vrednost proizvodnje za podjetje.

4. Vodnik za izbiro: 3 koraki, ki vas bodo naučili izbrati pravi vijak

 Po branju razlik med obema morda marsikdo še vedno ne ve, katerega izbrati? Naučimo vas 3 korake za hitro zaklepanje načrta prilagajanja:

Pojasnite osnovne zahteve: najprej določite temeljne zahteve lastnega scenarija glede natančnosti, učinkovitosti in življenjske dobe – če potrebujete mikronsko natančnost in dolgoročno neprekinjeno delovanje, neposredno izberite kroglični vijak; če gre samo za osnovni menjalnik in je proračun omejen, pač izberite trapezni vijak.

Ocenite delovne pogoje: Preverite, ali obstaja udarna obremenitev (če obstaja, bo prednost dana trapeznemu vijaku), ali obstajajo zahteve glede hrupa (izberite kroglični vijak za nizek hrup) in ali je hitrost vožnje visoka (izberite kroglični vijak za scenarije visoke hitrosti).

Izračunajte celovite stroške: ne glejte samo na stroške nakupa. Čeprav je začetna nakupna cena krogličnega vijačnika visoka, ima dolgo življenjsko dobo, nizke stroške vzdrževanja in dolgoročne celovite stroške nižje. Trapezni vijak je na začetku poceni, vendar so lahko s pogostim vzdrževanjem in zamenjavo dolgoročni stroški višji.
