Kako se trapezni vijak Acme uporablja v sistemih industrijskega gibanja?

Povzetek članka

Trapezni vijaki Acmeimajo ključno vlogo pri linearnem prenosu gibanja prek industrijske avtomatizacije, mehanske opreme in sistemov za natančno pozicioniranje. Ta članek ponuja podrobno, tehnično utemeljeno razlago o tem, kako so trapezni vijaki Acme strukturirani, določeni in uporabljeni v resničnem inženirskem okolju. Razprava se osredotoča na načela oblikovanja, dimenzijske parametre, obnašanje ob obremenitvah, materialne možnosti, proizvodne standarde in dolgoročne razvojne usmeritve. Pogosto zastavljena tehnična vprašanja so obravnavana v jedrnati obliki vprašanj in odgovorov, da se razjasnijo pogosti inženirski pomisleki. Vsebina je strukturirana tako, da ustreza profesionalnim bralnim navadam in globalnim standardom optimizacije za iskalnike.

Kazalo

• 1. Kako trapezni vijak Acme omogoča linearno gibanje?
• 2. Kako so določeni in izdelani trapezni vijaki Acme?
• 3. Kako se trapezni vijaki Acme obnesejo v praksi?
• 4. Kako se bodo razvijali trapezni vijaki Acme v prihodnjih sistemih gibanja?

1. Kako trapezni vijak Acme omogoča linearno gibanje?

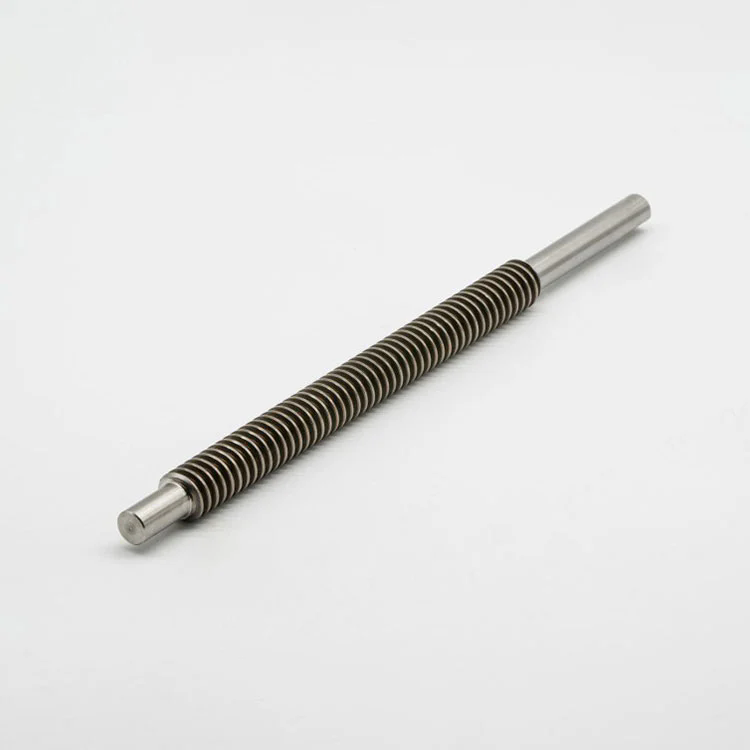

Trapezni vijak Acme je komponenta za prenos moči, zasnovana za pretvorbo rotacijskega gibanja v linearni premik skozi natančno obdelan profil trapeznega navoja. Za razliko od standardnih pritrdilnih elementov je ta tip vijaka zasnovan za trajne aksialne obremenitve, predvidljiv nadzor gibanja in ponovljivo natančnost pozicioniranja. Trapezna geometrija ponuja uravnotežen kompromis med mehansko trdnostjo, sposobnostjo izdelave in učinkovitostjo, zaradi česar je široko uporabljena v težkih in natančnih okoljih.

Kot navoja, ki je običajno standardiziran na 29 stopinj za profile Acme ali 30 stopinj za metrične trapezne navoje, omogoča stabilen stik med vijakom in dvojno matico. Ta geometrija zmanjša radialno obremenitev, hkrati pa ohranja zadostno kontaktno površino za enakomerno porazdelitev obremenitev. Posledično so trapezni vijaki Acme običajno izbrani tam, kjer so potrebni nadzor zračnosti, zmerna učinkovitost in mehanske samozaporne lastnosti.

Z inženirskega vidika je linearno gibanje doseženo, ko navor, ki deluje na gred vijaka, prisili matico, da potuje vzdolž navoja. Nagib in vodilo neposredno določata hitrost vožnje, ločljivost in obnašanje obremenitve. Ti parametri so skrbno izbrani na podlagi sistemskih zahtev, kot so dolžina giba, delovni cikel in izpostavljenost okolja.

2. Kako so določeni in izdelani trapezni vijaki Acme?

Natančne specifikacije so bistvenega pomena za zagotovitev zanesljivega delovanja trapeznega vijaka Acme skozi celotno življenjsko dobo. Parametri so opredeljeni v skladu z mednarodnimi standardi, kot sta ANSI B1.5 ali DIN 103, odvisno od regionalnih zahtev in zahtev uporabe. Naslednja tabela opisuje pogosto navedene tehnične parametre, ki jih uporabljajo inženirji med izbiro in načrtovanjem.

Inženirski vidiki vključujejo tudi površinsko obdelavo, toplotno obdelavo in združljivost mazanja. Ozemljitveni vijaki so izbrani za večjo natančnost pozicioniranja, medtem ko so valjani vijaki prednostni zaradi stroškovne učinkovitosti in povečane odpornosti proti utrujenosti. Izbirni postopek vključuje mehanske izračune, okoljske omejitve in dolgoročno načrtovanje vzdrževanja.

3. Kako se trapezni vijaki Acme obnesejo v praksi?

V industrijskih okoljih se trapezni vijaki Acme uporabljajo v obdelovalnih strojih, dvižnih sistemih, aktuatorjih ventilov, opremi za pakiranje in avtomatiziranih montažnih linijah. Njihovo inherentno samozaklepanje jih naredi primerne za navpično držanje tovora brez dodatnih zavornih mehanizmov. Ta lastnost poenostavi načrtovanje sistema in hkrati poveča varnost delovanja.

Naslednja pogosto zastavljena vprašanja obravnavajo pogoste tehnične pomisleke, do katerih pride med specifikacijami in delovanjem.

V: Kako se nosilnost spreminja glede na premer vijaka?
O: Nosilnost narašča nelinearno s premerom vijaka zaradi večje površine prečnega prereza in izboljšane odpornosti proti upogibanju. Inženirji morajo oceniti tako meje aksialne napetosti kot kritično dolžino upogiba, da zagotovijo varno delovanje pod tlačnimi obremenitvami.

V: Kako se upravlja z zračnostjo v trapeznih vijačnih sistemih Acme?
O: Zračnost se običajno zmanjša z uporabo razcepnih matic, matic proti zračnosti ali prednapetih sklopov z dvojno matico. Seznanjanje materialov in nadzorovane proizvodne tolerance dodatno prispevajo k stabilni natančnosti pozicioniranja.

V: Kako mazanje vpliva na življenjsko dobo?
A: Pravilno mazanje zmanjša obrabo zaradi trenja med vmesnikom vijaka in matice, zmanjša delovno temperaturo in podaljša servisne intervale. Izbira maziva je odvisna od hitrosti, obremenitve in izpostavljenosti okolja, kot sta prah ali vlaga.

Na doslednost delovanja vplivata tudi natančnost poravnave in togost namestitve. Neusklajenost uvaja neenakomeren stik z navojem, pospešuje lokalno obrabo in zmanjšuje gladkost gibanja. Kot taka je integracija na ravni sistema enako pomembna kot specifikacija na ravni komponente.

4. Kako se bodo razvijali trapezni vijaki Acme v prihodnjih sistemih gibanja?

Ker sistemi za avtomatizacijo zahtevajo višjo zanesljivost in manj vzdrževanja, se trapezni vijaki Acme še naprej razvijajo z napredkom znanosti o materialih in natančnimi proizvodnimi tehnikami. Izboljšane sestave zlitin, površinski premazi in kompozitni materiali matice podaljšujejo življenjsko dobo delovanja, hkrati pa zmanjšujejo koeficiente trenja.

Digitalna proizvodnja in tehnologije CNC brušenja omogočajo strožje tolerance in doslednejšo geometrijo navojev. Ta razvoj podpira integracijo v polavtomatizirane in pametne mehanske sisteme, kjer ostaja predvidljivo linearno gibanje bistveno. Medtem ko alternativne tehnologije, kot so kroglična vretena, prevladujejo pri aplikacijah visoke hitrosti, trapezni vijačni vijaki ostajajo pomembni, kjer imajo prednost robustnost, nadzor nad stroški in zmogljivost samozaklepanja.

V tem kontekstu igrajo proizvajalci z globokim inženirskim strokovnim znanjem in vertikalnimi proizvodnimi zmogljivostmi vse pomembnejšo vlogo pri podpiranju prilagojenih specifikacij in stabilnih dobavnih verig.

Suzhou Maituse še naprej osredotoča na natančno izdelane rešitve trapeznih vijakov Acme, ki so v skladu z razvijajočimi se industrijskimi standardi in zahtevami uporabe. Z optimizacijo materialov, nadzorom procesov in načrtovanjem, ki temelji na aplikacijah, blagovna znamka podpira gibalne sisteme, ki zahtevajo zanesljivost in dolgoročno vrednost.

Za podrobno tehnično posvetovanje, prilagojene specifikacije ali priporočila za posamezne aplikacije se zainteresiranim strankam priporoča, dakontaktirajte nasza razpravo o projektnih zahtevah in inženirskih ciljih.
