Zakaj bi morali izbrati trapezni vijak za zanesljivo linearno gibanje?

Katere težave rešuje trapezni vijak v realni opremi?

Mnogi kupci ne začnejo z imenom dela. Začnejo s težavo: platforma se ne dvigne gladko, aktuator se prehitro obrabi, mehanizem ne more varno zadržati položaja po izklopu ali pa je celotna rešitev predraga za proračun projekta. Točno tukaj je aTrapezni vijakpostane pametna izbira.

Pri praktični konstrukciji strojev pogosto potrebujete nadzorovano linearno gibanje namesto prostega kotaljenja. Morda boste potrebovali tudi veliko nosilnost in predvidljivo delovanje v okoljih, kjer so prah, vibracije in pogosti cikli zagona in zaustavljanja pogosti. ATrapezni vijakje običajno izbran, ker je njegov profil navoja zasnovan za prenos moči, ne le za pritrditev. Pretvori rotacijsko gibanje v linearno na stabilen in ponovljiv način.

Druga pogosta bolečina strank je sila zadrževanja. V mnogih navpičnih ali nagnjenih sistemih je povratna vožnja resna skrb. V primerjavi z nekaterimi visoko učinkovitimi kotalnimi sistemi je pravilno izbranTrapezni vijaklahko ponudi boljše samozaporno vedenje pod določenimi pogoji, kar pomaga izboljšati varnost in poenostaviti načrtovanje sistema.

Kaj je trapezni vijak in kako deluje?

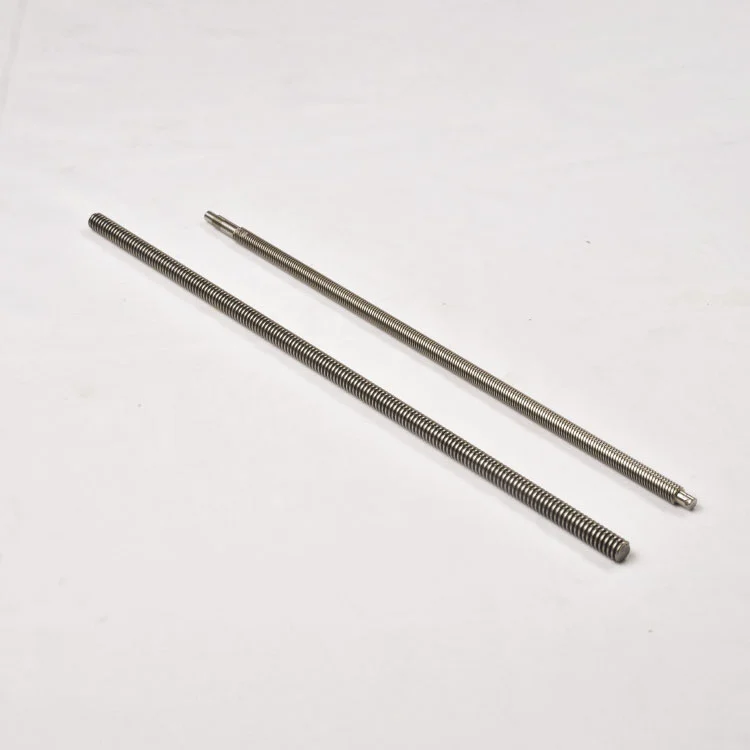

A Trapezni vijakje vodilni vijak z navojem v obliki trapeza, namenjen prenosu gibanja in sile. Ko se vijak vrti, se matica premakne linearno vzdolž osi (ali se uporabi nasprotna razporeditev, odvisno od strukture stroja). Geometrija navoja omogoča sistemu prenašanje aksialnih obremenitev ob ohranjanju nadzorovanega gibanja.

Njegovo delovanje je odvisno od več konstrukcijskih spremenljivk, vključno s premerom, naklonom, vodilom, natančnostjo navoja, materialom, površinsko obdelavo, pogoji mazanja in materialom matice. Te spremenljivke neposredno vplivajo na trenje, življenjsko dobo, raven hrupa, učinkovitost in ponovljivost pozicioniranja.

Za inženirske ekipe to pomeni najboljšeTrapezni vijakni le »najmočnejši« ali »najcenejši«. Je tisti, ki ustreza dejanskim delovnim pogojem vašega stroja. Prevelika specifikacija komponente lahko poveča stroške brez izboljšanja zanesljivosti. Nezadostna specifikacija lahko povzroči vibracije, rast zračnosti ali prezgodnjo obrabo niti.

Kdaj izbrati trapezni vijak namesto drugih možnosti?

A Trapezni vijakni odgovor na vsako nalogo linearnega gibanja, je pa zelo praktičen odgovor na mnoge izmed njih. Še posebej je primeren, kadar stroj zahteva robusten prenos sile, zmerno hitrost in dober nadzor nad stroški. Pogosto ga izberemo tudi takrat, ko sta preprostost sistema in zanesljivo delovanje pomembnejša od doseganja največje učinkovitosti.

Tu so situacije, v katerih kupci pogosto dajejo prednost tej rešitvi:

• Ročne ali motorizirane dvižne ploščadi
• Nastavitveni mehanizmi pakirnih strojev
• Naprave za dovajanje lesa in lahke industrije
• Sistemi za aktiviranje ventilov in pozicioniranje vrat
• Medicinska ali laboratorijska oprema s stabilnim nadzorovanim gibanjem
• Naprave za avtomatizacijo po meri, ki potrebujejo ravnotežje med stroški in zmogljivostjo

Če vaša aplikacija zahteva izjemno visoko hitrost, zelo nizko trenje ali izjemno visoko natančnost za neprekinjeno visokofrekvenčno delovanje, lahko primerjate z drugimi metodami prenosa. Vendar pa je za številne projekte OEM aTrapezni vijakostaja zanesljiva in ekonomsko sprejemljiva možnost.

Kako izberete pravi trapezni vijak za svoj projekt?

To je del, ki skrbi večino kupcev, saj napačna izbira pozneje povzroči skrite stroške. Da bi izbrali pravoTrapezni vijak, začnite v aplikaciji, ne na strani kataloga. Vaša delovna obremenitev, delovni cikel, hitrost gibanja, okolje in prostor za namestitev bi morali voditi odločitev.

Praktični potek izbire izgleda takole:

1. Potrdite aksialno obremenitevvključno z največjo obremenitvijo, neprekinjeno obremenitvijo in udarno obremenitvijo.
2. Določite potovalno razdaljo in hitrostza oceno potreb po vodstvu in rotaciji.
3. Preverite prostor za namestitevza premer vijaka, nosilno strukturo in toleranco poravnave.
4. Ocenite delovno okoljekot so prah, vlaga, temperatura in nevarnost kontaminacije.
5. Izberite material in površinsko obdelavona podlagi odpornosti proti koroziji in potreb po obrabi.
6. Izberite material maticeob upoštevanju trenja, hrupa, mazanja in pričakovane življenjske dobe.
7. Načrtujte intervale mazanja in vzdrževanjapred zaključkom nakupa.

Še ena pomembna točka: o zračnosti in obrabi je treba razpravljati zgodaj. Nekateri kupci se osredotočijo samo na začetne dimenzije in pozabijo na dolgoročno kakovost gibanja. Če vaš stroj izvaja ponavljajoče se pozicioniranje, se med fazo načrtovanja pozanimajte o natančnosti navoja, prileganju matice in možnih rešitvah proti zračnosti.

Katere napake povzročajo obrabo, hrup ali zgodnjo odpoved?

Celo visokokakovostenTrapezni vijaklahko deluje slabo, če se ne upoštevajo pogoji namestitve in uporabe. V mnogih primerih temeljni vzrok ni izdelek sam, temveč neusklajenost sistema ali nezadostno načrtovanje vzdrževanja.

Pogosti vzroki za težave vključujejo:

• Neusklajenostmed vijakom, matico in strukturo vodila, kar povzroča neenakomeren stik in hitro obrabo
• Nepravilno mazanjeali neredni intervali mazanja, kar vodi do povečanega trenja in kopičenja toplote
• Preobremenitevpresega projektirane meje, zlasti pri udarnih obremenitvah ali zaustavitvah v sili
• Nepravilno združevanje materialamed vijakom in matico za dejanski delovni cikel ali okolje
• Ignoriranje kontaminacijena primer prah ali ostružki, ki vstopajo v vmesnik niti
• Izbira samo po cenibrez preverjanja kakovosti niti in doslednosti obdelave

Najboljša strategija preprečevanja je preprosta: prilagodite vijak glede na aplikacijo, ga namestite s pravilno poravnavo in vzdržujte po določenem urniku. To skrajša čas izpadov, zaščiti pogonski motor in ohranja splošno delovanje stroja stabilno.

Kako lahko ocenite dobavitelja trapeznih vijakov pred naročilom?

Dober dobavitelj naredi več kot navede ceno. Pomagajo vam preprečiti napake pri oblikovanju, potrdijo tehnične podrobnosti in zagotavljajo dosledno kakovost obdelave. Pri pridobivanju aTrapezni vijak, še posebej za projekte OEM, poiščite proizvajalca, ki lahko podpira standardne izdelke in prilagoditve.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.je ime proizvajalca, ki ga lahko vključite na svoj seznam nabav, ko potrebujete dobavitelja, osredotočenega na rešitve vijačnih drogov. Za ekipe za nabavo in inženiring ključna vrednost ni samo razpoložljivost izdelka, temveč tudi, ali lahko dobavitelj jasno komunicira o parametrih navojev, zahtevah za obdelavo, materialih in doslednosti proizvodnje.

Pred množičnim naročilom zahtevajte naslednje:

• Razpoložljive standardne velikosti in možnost proizvodnje po meri
• Metode obdelave niti in kontrolne točke kontrole kakovosti
• Možnosti materialov in priporočena področja uporabe
• Storitve končne obdelave na podlagi risb
• Dobavni rok za vzorce in množična naročila
• Način pakiranja za zaščito pri izvozu
• Tehnična komunikacijska podpora pri usklajevanju projektov

Zanesljiv odnos z dobavitelji prihrani čas pri prihodnjih projektih. Ko vaša ekipa potrdi dokazanoTrapezni vijakspecifikacije, ponovna naročila postanejo hitrejša, bolj predvidljiva in manj tvegana.
