Kako kroglični vijak izboljša natančnost v CNC strojih in sistemih za avtomatizacijo?

Za CNC stroje in avtomatizirane sisteme, kjer ponovljivost in togost narekujeta zmogljivost, je kroglični vijak nesporen temelj natančnega nadzora gibanja. Za razliko od tradicionalnih vodilnih vijakov, ki temeljijo na drsnem trenju, kroglični vijak uporablja krožne jeklene kroglice za zmanjšanje trenja in odpravo zračnosti. Ta temeljna zasnova omogoča sodobni opremi CNC, da doseže tolerance pozicioniranja znotraj mikronov, kar industriji od vesoljske do proizvodnje medicinskih naprav omogoča premikanje meja možnega. V svojem jedru kroglično vreteno preoblikuje rotacijsko gibanje v linearno gibanje z izjemno učinkovitostjo, pri čemer neposredno prevede navor motorja v gladko, predvidljivo gibanje – bistvena zahteva za vsak ekosistem avtomatizacije, ki zahteva submikronsko ponovljivost.

Toda kako točno kroglični vijak dvigne natančnost na takšno raven? Odgovor je v kombinaciji mehanske arhitekture, inženiringa prednapetosti in toplotne stabilnosti. S porazdelitvijo obremenitve prek kotalnih elementov namesto drsnih površin kroglični vijak drastično zmanjša izgube zaradi trenja in nastajanje toplote, dva glavna sovražnika natančnosti pri obdelavi. Poleg tega je z nastavljivimi mehanizmi prednapetosti zračnost – inherentna igra med mehanskimi komponentami – praktično odpravljena, kar zagotavlja, da se smerne spremembe zgodijo v trenutku brez izgube gibanja. Za sisteme avtomatizacije, ki obravnavajo zapletene postopke pobiranja in postavitve ali petosno CNC obdelavo, to pomeni strožje tolerance, vrhunsko obdelavo površin in podaljšano življenjsko dobo orodja. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. je več kot dve desetletji posvetil obvladovanju teh nians in izdelovanju krogličnih vretenc, ki postavljajo merila za natančnost v sodobnih tovarnah po vsem svetu. V tem članku bomo razčlenili tehnične parametre, inženirska načela in praktične prednosti, ki potrjujejo, zakaj kroglični vijak ostaja nenadomestljiv v industrijah, ki temeljijo na natančnosti.

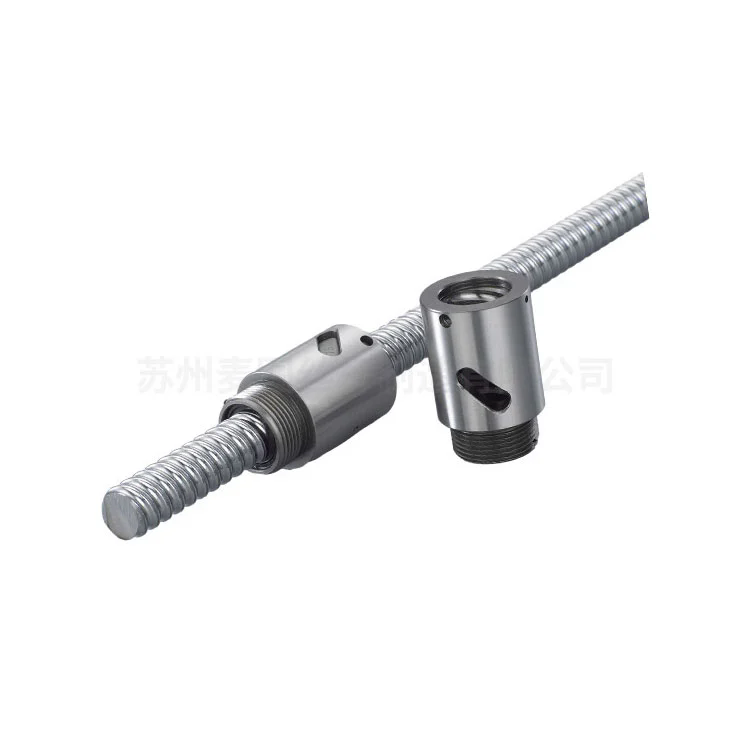

Zaradi katerih kritičnih konstrukcijskih značilnosti je kroglični vijak nepogrešljiv za visoko natančno CNC obdelavo?

Sodoben CNC obdelovalni center deluje na milost in nemilost svojih komponent linearnega pogona. Pri ocenjevanju, zakaj je kroglični vijak zlati standard, je treba preučiti arhitekturne značilnosti, ki ga ločijo od običajnih sklopov vijakov. Naša tovarna,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., izdeluje vsak kroglični vijak s celostnim pristopom k geometrijski natančnosti, znanosti o materialih in porazdelitvi obremenitve. Spodaj so glavni atributi oblikovanja, ki podpirajo vrhunsko natančnost.

• Recirkulacijski kroglični ležaji:Za razliko od drsnega kontakta pri acme vijakih, kroglični vijak uporablja kaljene jeklene kroglice, ki se kotalijo po vodilu. To kotalno delovanje zmanjša koeficient trenja na 0,005, kar omogoča bolj gladko gibanje in zmanjša navor, ki ga zahtevajo servo motorji. Manjše trenje tudi zmanjša nastajanje toplote, kar je ključnega pomena, saj lahko toplotna ekspanzija povzroči napake pri pozicioniranju do 10 mikronov na stopinjo Celzija na meter.

• Visoka natančnost svinca (stopnje JIS C0-C5):Natančno brušeni kroglični vijaki iz naše tovarne dosegajo natančnost do stopnje C0, kar pomeni, da je odstopanje omejeno na ±3 mikrone na 300 mm. Ta stopnja natančnosti zagotavlja, da se programirane poti orodij natančno ujemajo z dejanskim gibanjem, kar je bistvenega pomena za oblikovanje zapletenih letalskih in vesoljskih komponent ali kalupov za mikroelektroniko.

• Optimizirani sistemi kroženja žogic:Notranji deflektorji ali sistemi za vračanje cevi zagotavljajo nemoteno kroženje žog brez tresljajev ali hrupa. Naši lastniški dizajni deflektorjev zmanjšajo pulzacijo, kar se neposredno prevede v dosledne hitrosti podajanja in odpravi robove na obdelanih površinah.

• Visoka aksialna togost:S kombinacijo velikih premerov vijakov s prednapetimi sklopi matice ponuja kroglični vijak aksialno togost do 500 N/µm. Ta togost preprečuje upogibanje pod rezalnimi silami in ohranja položaj orodja tudi med težkimi operacijami rezkanja.

• Prilagodljivi mehanizmi prednapetosti:Metode prednapetosti z dvojno matico ali metode prednapetosti s preveliko kroglo nam omogočajo natančno nastavitev zračnosti na nič. Za aplikacije CNC, ki zahtevajo dvosmerno natančnost pozicioniranja, se o tej funkciji ni mogoče pogajati.

Pri Maitu Screw Rod se naš proizvodni protokol drži strogih standardov kakovosti. Uporabljamo indukcijsko utrjene vijačne gredi s trdoto HRC 58-62 in natančno brušenimi kanali za zagotavljanje odpornosti proti obrabi v milijonih ciklov. Poleg tega naša filozofija oblikovanja vključuje analizo končnih elementov za optimizacijo razmerij med naklonom in premerom žoge, s čimer povečamo hitrost in natančnost. Pri sistemih za avtomatizacijo, ki delujejo 24 ur na dan, 7 dni v tednu, kombinacija teh konstrukcijskih značilnosti zagotavlja, da kroglični vijak leta ohranja svojo začetno natančnost, s čimer se skrajšajo izpadi ponovnega umerjanja. Konec koncev kritične konstrukcijske značilnosti pretvorijo preprosto mehansko komponento v natančen omogočevalec, ki definira zmogljivost katerega koli CNC stroja ali avtomatizirane montažne linije.

Ko naši inženirji za stranko razvijejo kroglični vijak po meri, se osredotočijo na tri stebre: standardizacijo natančnosti svinca, upravljanje toplotne stabilnosti in doslednost prednapetosti. Z integracijo teh stebrov zagotavljamo, da se sistem linearnega gibanja takoj odzove na krmilne signale – kar je obvezna zahteva za visokohitrostne obdelovalne centre in polprevodniško avtomatizacijo. V naših 20-letnih izkušnjah v industriji smo opazili, da so oblikovne značilnosti krogličnega vretena neposredno povezane z dosegljivimi vrednostmi Cpk v okoljih množične proizvodnje, kar potrjuje, zakaj ostaja najboljša izbira za kritične aplikacije.

Zakaj je kroglični vijak boljši od tradicionalnih vodilnih vijakov v sistemih avtomatizacije?

Sistemi avtomatizacije – od robotskih rok do enot za pobiranje in namestitev – zahtevajo dosledno gibanje brez trenja z minimalnim vzdrževanjem. Tradicionalni svinčeni vijaki (acme ali trapezoidni) se zanašajo na drsno trenje med vijakom in matico, kar povzroči drsenje in hitro obrabo. Nasprotno pa kroglični vijak temeljito na novo opredeljuje operativno učinkovitost. Na podlagi desetletij strokovnega znanja o proizvodnji v naši tovarni smo zbrali dokončne razloge, zakaj kroglični vijak prevladuje v avtomatiziranih okoljih.

• Učinkovitost trenja in poraba energije:Tipičen vodilni vijak deluje z učinkovitostjo okoli 20-40%, medtem ko kroglični vijak dosega 90% ali več učinkovitosti. Za sisteme avtomatizacije z več osemi ta učinkovitost zmanjša zahteve glede velikosti motorja, zniža stroške energije in zmanjša toplotno obremenitev krmilnikov.

• Nič pojava zdrsa:Drsno trenje ustvarja statično trenje, ki ga je treba premagati, preden se začne gibanje, kar povzroča sunkovite zagone. Kotalni kontakt v krogličnem vretenu odpravlja drsenje, kar omogoča izjemno gladke mikro-gibe – kar je nujno za natančno nanašanje premazov ali elektronsko sestavljanje.

• Dolgoživost in srednji čas med napakami (MTBF):Ker kotalni kontakt zmanjšuje abrazivno obrabo, življenjska doba krogličnega vretena pogosto presega 20.000 ur pri nazivni obremenitvi v primerjavi s 5.000–8.000 urami pri drsnih vodilnih vijakih. Pospešeni preskusi življenjske dobe naše tovarne potrjujejo, da s pravilnim mazanjem naši kroglični vijaki ohranjajo prvotno natančnost za podaljšane proizvodne serije.

• Višje potovalne hitrosti:Nizka vztrajnost in zmanjšano trenje omogočata krogličnim vretenom doseči hitrost premikanja do 120 m/min ali več z ustrezno zasnovo, medtem ko vodilni vijaki ustvarjajo prekomerno toploto pri hitrostih nad 30 m/min. Ta prednost hitrosti povečuje prepustnost v avtomatskih linijah velikega obsega.

• Poenostavljeno vzdrževanje:Kroglični vijaki zahtevajo le občasno mazanje in pregledovanje tesnil, medtem ko vodilni vijaki zahtevajo pogoste nastavitve za kompenzacijo zračnosti, ki jo povzroča obraba. Pri avtomatiziranih skladiščih ali CNC menjalnicah orodij zmanjšano vzdrževanje pomeni daljši čas delovanja.

V našem proizvodnem obratu, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., pogosto izvajamo vzporedne primerjalne analize za stranke, ki prehajajo z vodilnih vijakov na kroglične vijake. Podatki dosledno kažejo 30-50-odstotno izboljšanje ponovljivosti položaja in 20-odstotno zmanjšanje časov cikla zaradi večjih zmogljivosti pospeševanja.

Poleg tega sistemi za avtomatizacijo, opremljeni s krogličnimi vreteni, izkazujejo znatno nižje vibracije, kar je ključnega pomena pri integraciji sistemov za vid ali laserskih merilnih naprav. Inherentna zmožnost krogličnega vretena za obvladovanje potisnih in momentnih obremenitev v kompaktni embalaži prav tako omogoča oblikovalskim inženirjem, da skrčijo odtis stroja brez ogrožanja natančnosti. Za kateri koli sistem avtomatizacije, ki zahteva visoke delovne cikle in mikronsko natančnost, kroglični vijak ni le nadgradnja – je operativni imperativ.

Poleg tega vsestranskost naših zasnov s krogličnimi vijaki – vključno z obdelavo koncev po meri, konfiguracijami matice in brisalnimi tesnili – zagotavlja brezhibno integracijo v obstoječe arhitekture avtomatizacije. Ne glede na to, ali gre za okolje čistih prostorov za izdelavo polprevodnikov ali zahtevno okolje obdelave z vdorom hladilne tekočine, naši kroglični vijaki ohranjajo vrhunsko zmogljivost. Ta prilagodljivost v kombinaciji z nedvomnimi mehanskimi prednostmi pojasnjuje, zakaj so industrije standardizirale tehnologijo krogličnih vijakov za avtomatizacijske projekte naslednje generacije.

Kako ključni tehnični parametri določajo natančnost krogličnega vretena v industrijskih aplikacijah?

Za inženirje in strokovnjake za nabavo je razumevanje specifikacijskega lista krogličnega vretena bistvenega pomena za napovedovanje natančnosti v resničnem svetu. Pri Maitu Screw Rod izdelujemo kroglična vretena s parametri, ki so natančno usklajeni z mednarodnimi standardi. Spodaj je podrobna tabela, ki prikazuje tehnične parametre, ki narekujejo natančnost, nosilnost in dinamično obnašanje. Vsak parameter igra ključno vlogo pri tem, kako kroglični vijak izboljša natančnost v CNC strojih in sistemih za avtomatizacijo.

Ti parametri niso izolirani; delujejo sinergijsko. Na primer, kroglični vijak razreda C0 v kombinaciji s prednapetostjo z dvojno matico in velikim premerom daje platformo gibanja, ki dosega natančnost pozicioniranja ±1 µm. Naša tovarna uporablja preverjanje laserskega interferometra za vsak natančen kroglični vijak pred odpremo, kar zagotavlja sledljivost mednarodnim standardom dolžine. Za stranke v panogah, kot je brušenje optičnih leč ali medicinska robotika, nudimo poročila o meritvah, ki potrjujejo odstopanje vodila, odtekanje in navor prednapetosti. Z natančnim nadzorom teh parametrov Suzhou Maitu Screw Rod Manufacturing Co., Ltd. omogoča inženirjem, da oblikujejo sisteme, ki dosledno dosegajo najvišja merila natančnosti.

Poleg tega nudimo prilagojene modifikacije vodnikov za kompenzacijo toplotne rasti v aplikacijah z visoko hitrostjo, kar dodatno izboljša natančnost v resničnem svetu. Pravi izbor teh tehničnih specifikacij je v neposredni korelaciji z dosegljivimi geometrijskimi tolerancami v končnih obdelovancih, kar ponovno potrjuje, zakaj je kroglično vreteno ultimativna natančna komponenta.

Kakšno vlogo imata prednapetost in odprava zračnosti pri doseganju podmikronskega pozicioniranja?

Backlash je največji sovražnik natančnega nadzora gibanja. Pri katerem koli mehanskem prenosu zračnost med soparnimi komponentami povzroči zakasnitev pri obračanju smeri – pojav, ki poslabša natančnost oblikovanja kontur CNC in ponovljivost avtomatizacije. Kroglično vreteno rešuje to z naprednimi tehnikami prednapetosti, ki ustvarjajo notranjo kompresijo in odpravljajo izgubljeno gibanje. V naši tovarni, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., smo izpopolnili metodologije prednapetosti, ki zagotavljajo submikronsko zmogljivost pozicioniranja tudi pri nihajočih obremenitvah.

• Prednapetost dvojne matice:Dve matici sta nameščeni z distančnikom, ki povzroči aksialni zamik, zaradi česar se kroglice v vsaki matici dotaknejo nasprotnih bokov utora vijaka. Ta metoda popolnoma odpravi zračnost in poveča aksialno togost za 30-50%. Pri 5-osnih CNC strojih to zagotavlja, da krožni interpolacijski testi pokažejo odstopanje pod 2 mikrona.

• Prevelika prednapetost žoge:Z uporabo kroglic, ki so nekoliko večje od premera utora dirkalne steze, se doseže nadzorovano interferenčno prileganje. Ta metoda prednapetja z eno matico je kompaktna in idealna za avtomatizirane osi, kjer je prostor omejen, vendar še vedno zagotavlja delovanje brez zračnosti.

• Nastavljivi mehanizmi prednapetosti:Nekatere izvedbe vključujejo matico, ki omogoča nastavitev sile prednapetosti na terenu, kar omogoča ponovno kalibracijo po podaljšanem servisu. Naša tovarna zagotavlja jasne protokole prilagajanja za ohranjanje natančnosti v življenjskem ciklu opreme.

• Vpliv na togost sistema:Prednapetost ne le odpravlja zračnost, ampak tudi poveča splošno togost pogonskega sklopa. Večja togost pomeni, da zunanje sile, kot so rezalne obremenitve v CNC rezkarju, povzročijo minimalen premik in ohranijo natančnost delov.

• Vpliv na ponovljivost:Z odpravo zračnosti kroglični vijak doseže dvosmerno ponovljivost znotraj 1-2 mikronov. Za avtomatizacijo vzemi in postavi, ki obravnava občutljivo elektroniko, ta ponovljivost preprečuje neporavnanost komponent in napake pri sestavljanju.

Z vidika krmiljenja prednapeta kroglična vretena omogočajo, da servo zanke delujejo z višjimi ojačanji brez induciranja nihanja, kar dodatno izboljša čas uravnavanja in položajno natančnost. Naša inženirska ekipa to pogosto dokazuje z uporabo laserske kalibracije: os CNC s prednapetim krogličnim vijakom kaže napako obračanja manj kot 1 mikron v primerjavi s 15–30 mikroni pri standardnem vodilnem vijaku. V sektorjih z visoko natančnostjo, kot sta izdelava kalupov in EDM, se to neposredno prenese v vrhunsko obdelavo površin in odpravo sledi.

Poleg tega odprava zračnosti zmanjša udarne sile med obračanjem smeri, kar ščiti celoten pogonski mehanizem pred prezgodnjo obrabo. Za vse aplikacije, ki zahtevajo dvosmerno gibanje – ne glede na to, ali gre za portalni usmerjevalnik ali stopnjo polprevodniških rezin – je kroglični vijak s prednapetostjo edina izvedljiva rešitev za zagotavljanje submikronskega pozicioniranja. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. ponuja poročila o kalibraciji prednapetosti z vsakim preciznim krogličnim vijakom, kar zagotavlja našim strankam komponente, ki izpolnjujejo najstrožje zahteve za nadzor gibanja.

Zaključek: dokončna vloga krogličnih vretenc v natančni avtomatizaciji naslednje generacije

Natančno inženirstvo v CNC strojih in sistemih za avtomatizacijo ni le stvar napredne programske opreme ali kodirnikov visoke ločljivosti; v osnovi temelji na mehanski celovitosti linearnega pogona. Kot smo raziskali, kroglični vijak – s svojo zasnovo kotalnih elementov, prilagoditvijo prednapetosti in vrhunsko togostjo – tvori hrbtenico sodobnega visoko natančnega nadzora gibanja. Od zmanjšanja toplotnega odnašanja, ki ga povzroči trenje, do odpravljanja zračnosti za takojšen odziv, je vsaka lastnost krogličnega vretena prilagojena neusmiljenemu prizadevanju za strožje tolerance in večjo prepustnost.

V naših desetletjih proizvodnih izkušenj v podjetju Suzhou Maitu Screw Rod Manufacturing Co., Ltd. smo bili priča, kako lahko pravilna izbira in integracija krogličnega vretena spremeni standardne stroje v natančno opremo svetovnega razreda. Industrije, kot so vesoljska, avtomobilska, medicinske naprave in napredna elektronika, se vse zanašajo na merila uspešnosti, ki jih določajo natančna kroglična vretena.

Z izkoriščanjem najsodobnejše tehnologije brušenja, strogim nadzorom kakovosti in inženirskimi zmogljivostmi po meri naša tovarna zagotavlja, da vsak kroglični vijak, ki ga proizvedemo, prispeva k merljivim pridobitvam v natančnosti, zanesljivosti in splošni učinkovitosti opreme. Ker se avtomatizacija z industrijo 4.0 še naprej razvija, se bo povpraševanje po komponentah, ki zagotavljajo ponovljivost na mikronski ravni pod različnimi obremenitvami, le še povečalo. Kroglično vreteno je pripravljeno na ta izziv in ponuja preizkušeno pot do doseganja – in preseganja – zahtev glede natančnosti jutrišnjega proizvodnega okolja.
