Zakaj izbrati trapezni vijak z več zagoni za hitrejše in bolj gladko linearno gibanje?

Povzetek

Če mora vaš stroj premakniti breme hitro, tiho in zanesljivo, se lahko standardni vodilni vijak začne zdeti kot ozko grlo: prepočasna pri praktičnih hitrostih motorja, preveliko trenje pod obremenitvijo ali preveč občutljiva na prah in vzdrževanje. A Večnamenski trapezni vijakje praktičen način za povečanje poti na vrtljaj (svinca), hkrati pa ohranja robustnost, vedenje, odporno na kontaminacijo, zaradi česar so trapezni navoji priljubljeni v industrijski opremi. Ta članek razčlenjuje resnične boleče točke strank – omejitve hitrosti, obrabo, učinkovitost, zdrs, hrup in življenjsko dobo – ter prikazuje kako jih naslavlja večzačetna geometrija, kje je smiselna (in kje ne) in kaj preveriti, preden se zavežete načrtovanju.

Vsebina

• Bolečine, ki jih kupci želijo rešiti
• V čem je trapezni vijak z več zagoni drugačen
• Prednosti delovanja, ki jih lahko dejansko občutite
• Kompromisi in kdaj ga ne uporabiti
• Kontrolni seznam za izbiro desnega vijaka
• Hitra primerjalna tabela
• Nasveti za integracijo za daljšo življenjsko dobo
• Pogoste aplikacije
• Kako proizvajalec podpira vaš rezultat
• pogosta vprašanja
• Naslednji koraki

Oris

• Opredelite problem: zakaj so tradicionalni vijaki morda prepočasni ali preveč »grabljivi«.
• Razloži geometrijo: začne, podaja in vodi v preprostem jeziku.
• Povežite geometrijo z rezultati: hitrost, gladkost, učinkovitost in stabilnost.
• Odkrijte kompromise: samozaklepanje, držanje obremenitve in dimenzioniranje pogona.
• Podajte praktični kontrolni seznam: kaj morajo kupci navesti, da se izognejo dragemu preoblikovanju.
• Zagotovite primerjavo na prvi pogled: enojni zagon proti večzagonskim in krogličnim vretenom.
• Končajte z implementacijo + pogosta vprašanja: mazanje, poravnava, zračnost in hrup.

Bolečine, ki jih kupci želijo rešiti

Večina kupcev se ne zbudi z mislijo: "Potrebujem nov profil niti." Zbudijo se zaradi takšnih težav:

• Ni dovolj hitrosti: Ne morete doseči ciljnega časa cikla, razen če se motor vrti neprijetno hitro.
• Stick-slip in sunkovito gibanje: Voziček okleva, nato pa poskoči—uničuje kakovost položaja in končno obdelavo površine.
• Prezgodnja obraba: oreh postane površen; povratni učinek raste; odmiki natančnosti; vzdrževanje postane rutinski davek.
• Visok pogonski navor: Vaš motor/menjalnik se segreje, potrebuje več toka ali potrebuje preveliko velikost.
• Hrup in vibracije: Še posebej, če je vijak dolg ali teče pri višjih obratih.
• Umazana okolja: Kroglična vretena se lahko zdijo preveč »občutljiva«, ko se prahu, ostružkom ali pljuskom ni mogoče izogniti.

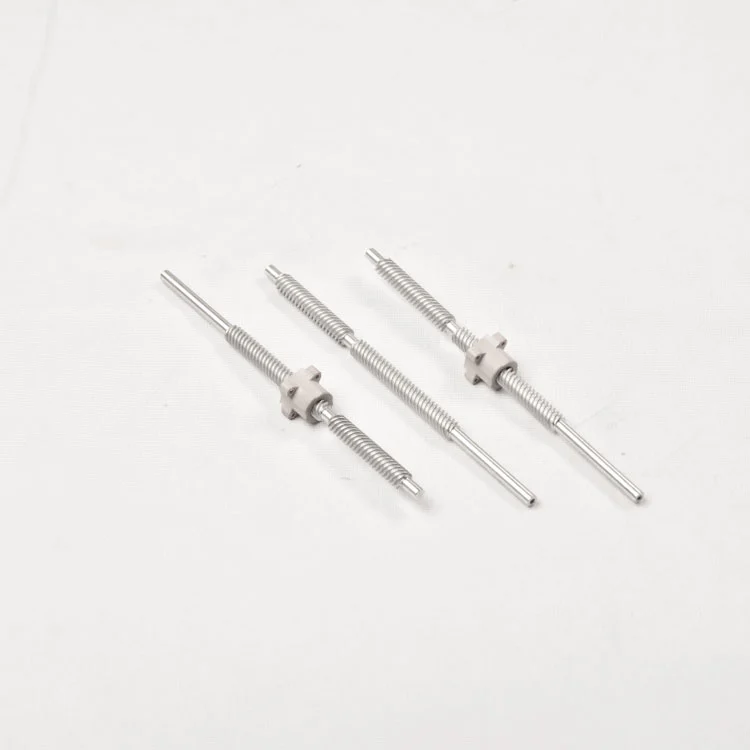

A Večnamenski trapezni vijakpogosto izberete, ko želite več potovanja na obrat, ne da bi opustili robustno, prizanesljivo obnašanje trapeznih navojev.

V čem je trapezni vijak z več zagoni drugačen

Trapezni vijaki uporabljajo navoj v obliki trapeza (običajno povezan z obnašanjem v slogu Acme), zasnovan za prenašanje bremena, izdelljivost in zanesljivo delovanje v industrijskih pogojih.

Del »multi-start« opisuje, koliko navojnih vijačnic se ovije okoli vijaka. Tukaj je najenostavnejši način razmišljanja o tem:

• Pitch= razdalja med sosednjimi vrhovi navojev vzdolž osi.
• Začne= število neodvisnih sledi niti (1-začetek, 2-začetek, 4-začetek itd.).
• Svinec= za koliko se premakne matica v enem polnem obratu vijaka.

Pri vijaku z enim zagonom je vodilo enako naklonu. Pri vijaku z več zagoni je vodilo enako koraku, pomnoženem s številom zagonov. To pomeni, da lahko ohranite razumno višino (dobro za moč in izdelljivost), hkrati pa povečate prednost, da povečate hitrost.

V jeziku kupca:večkratni zagon = več gibanja na zavoj, tako da lahko dosežete ciljne hitrosti brez pritiskanja vrtljajev motorja na rob.

Prednosti delovanja, ki jih lahko dejansko občutite

Večkratni trapezni dizajni ponavadi pokažejo svojo vrednost, ko sta hitrost in gladkost pomembni, vendar aplikacija še vedno želi trden mehanizem, ki ga je mogoče servisirati.

• Višja linearna hitrost pri udobnem vrtljaju motorja
  Če je vaša konstrukcija omejena s hitrostjo motorja, omejitvami menjalnika ali hrupom pri visokih obratih, lahko povečanje prednosti zmanjša zahtevano hitrost vrtenja za isto ceno potovanja.
• Bolj gladko gibanje z manj občutka "zatikanja".
  Številni sistemi se počutijo bolje, ko se vijak premakne dlje na obrat – še posebej, če je vaš nadzorni sistem stopenjski in želite manj mikro korake za dosego določene razdalje potovanja.
• Boljša produktivnost kolesarske opreme
  Embalaža, napeljave, avtomatizirana vrata in linearni aktuatorji pogosto bolj skrbijo za ponovljivo gibanje in čas delovanja kot za izjemno fino natančnost. Večkratni zagon lahko skrajša čas cikla, ne da bi vsilil povsem novo arhitekturo pogonskega sklopa.
• Praktična zanesljivost v težkih okoljih
  V primerjavi z rešitvami, ki se zanašajo na krožne krogle, so trapezni vijačni sistemi običajno bolj tolerantni na kontaminacijo in enostavnejši ohraniti, ko so umazanija in ostanki del resničnega sveta.

Kompromisi in kdaj ga ne uporabiti

Pametnejša specifikacija je tista, ki zgodaj dopušča kompromise – preden jih odkrijete med testiranjem.

• Samozaklepanje ni zagotovljeno
  Ko se prednost poveča, obstaja večja verjetnost, da bo sistem pod obremenitvijo deloval nazaj. Če potrebujete obremenitev, da zadržite položaj brez električne energije, morda boste potrebovali zavoro, drug kabel ali alternativni mehanizem.
• Zadrževanje bremena proti premikajočemu se bremenu
  Zasnove, optimizirane za hitro vožnjo, lahko zahtevajo več pozornosti, kako je tovor zadržan v mirovanju (zlasti navpične osi).
• Dimenzioniranje pogona in toplota
  Večja prednost lahko spremeni razmerje med navorom in hitrostjo ter dinamično obnašanje. Krivuljo motor/menjalnik boste želeli potrditi glede na dejanske delovne cikle.
• Ni najboljša izbira za izjemno natančnost
  Če potrebujete zelo visoko natančnost, minimalno zračnost in visoko učinkovitost pri natančnem pozicioniranju, boste morda še vedno dali prednost brušenim krogličnim vretenom ali drugim natančnim sistemom.

Kontrolni seznam za izbiro desnega vijaka

Ko kupci rečejo "Potrebujemo hitrejši vijak," resnično potrebujejo specifikacijo, ki jih ščiti pred predelavo. Uporabite ta kontrolni seznam za jasno komunikacijo z inženirskimi ekipami in dobavitelji:

1. Ciljna pot na vrtljaj
   Določite želeno prednost na podlagi časa cikla in omejitev vrtljajev motorja.
2. Vrsta in smer obremenitve
   Navedite osno obremenitev (največjo in tipično), udarne obremenitve in ali gre za navpično os, ki se lahko premika nazaj.
3. Delovni cikel in profil hitrosti
   Neprekinjeno ali občasno, zahteve po pospeševanju in vsako pogosto vzvratno premikanje, ki lahko poveča obrabo.
4. Zahtevana kakovost pozicioniranja
   Navedite sprejemljivo zračnost, pričakovanja ponovljivosti in ali boste kompenzirali v programski opremi.
5. Material matice in strategija mazanja
   Določite, ali imate raje kovinsko matico, izdelan polimer, bron ali par po meri – in kako nameravate mazati (mast/olje/suho).
6. okolje
   Prah, ostružki, izpiranje, temperaturno območje, tveganje korozije in kakršna koli potreba po površinski obdelavi.
7. Omejitve montaže in poravnave
   Delite razpoložljivi prostor, zahteve za končno obdelavo, razporeditev podpornih ležajev in dovoljeno odtekanje.

Strokovni nasvet:Če preklapljate z enojnega zagona na večkratni zagon, preverite, ali se je vaš sistem zaradi varnosti zanašal na samozaklepanje. Številni »skrivnostni neuspehi« so v resnici neuspehi »zadrževanja spremenjenega vedenja«.

Hitra primerjalna tabela

Nasveti za integracijo za daljšo življenjsko dobo

Celo dobro izbran vijak lahko deluje slabo, če je integracija površna. Te prakse se ponavadi plačajo same:

• Zgodaj nadzorujte neusklajenost
  Uporabite ustrezne podpore in metode poravnave, da zmanjšate stransko obremenitev matice – eden najhitrejših načinov za pospešitev obrabe.
• Izberite pravo kombinacijo orehov
  Bron ali inženirski polimeri lahko spremenijo hrup, trenje in potrebe po vzdrževanju. Uskladite materiale z vašim okoljem in delovnim ciklom.
• Upravljajte z mazanjem kot z oblikovno značilnostjo
  Odločite se, ali uporabljate mast ali olje, kako ga boste dopolnili in kako boste preprečili, da bi kontaminacija spremenila mazivo v abrazivno pasto.
• Načrtujte rast povratnega učinka
  Če vaša aplikacija potrebuje dosledno pozicioniranje, razmislite o možnostih protipovratnih matic, načrtih rednega prilagajanja ali programski kompenzaciji.
• Potrdite kritično hitrost za dolge vijake
  Dolgi, vitki vijaki lahko vihrajo pri višjih vrtljajih. Če povečujete hitrost, preverite razdaljo med podporami in območje delovanja, da ohranite vibracije pod nadzorom.

Pogoste aplikacije

A Večnamenski trapezni vijakpogosto ustreza aplikacijam, kjer morata sobivati ​​hitrost in vzdržljivost:

• Linearni aktuatorji za industrijsko avtomatizacijo in napeljave
• Oprema za pakiranje in ravnanje s ponavljajočim se hitrim potovanjem
• Nastavljive ploščadi, vrata in zaščitni pokrovi
• Medicinske in laboratorijske naprave, pri katerih je gladko gibanje pomembno, vendar okolje zahteva zanesljivo mehaniko
• Obdelava lesa, lahka proizvodnja in oprema, izpostavljena prahu ali ostružkom

Kako proizvajalec podpira vaš rezultat

Hitrost na papirju je enostavna. Pravi cilj je hitrost, ki ostane gladka po mesecih ciklov. Zato mnogi kupci izberejo proizvajalca, ki lahko podpira izbiro geometrije navojev, združevanje materialov in podrobnosti končne obdelave – ne le dobavi številke dela.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd. proizvaja trapezne vijačne rešitve z več zagoni, ki so običajno določene za stranke, ki potrebujejo večji hod na obrat ob ohranjanju robustnega mehanskega vmesnika. V praksi to pomeni, da lahko poravnate začetke vijaka, vodilo in matico s tem, kar vaš stroj dejansko počne: vaš profil obremenitve, vaše okolje in vaša pričakovanja glede storitev.

Če se selite z zasnove z enim samim zagonom, vam lahko dober dobavitelj pomaga tudi pri preverjanju razumnosti pri držanju, dimenzioniranju pogona, in podrobnosti o integraciji, da ne boste »zmagali na hitrosti« in nato izgubili zanesljivosti.

pogosta vprašanja

V: Ali se trapezni vijak z več zagoni vedno premika hitreje kot enojni?
A:Lahko, ker večja prednost pomeni večjo linearno vožnjo na obrat. Toda dejanska hitrost je odvisna od omejitev števila vrtljajev motorja, obremenitve in dinamike sistema. Ključna prednost je doseganje ciljne hitrosti pri nižjih vrtljajih na minuto – ne le lovljenje največjih vrtljajev na minuto.

V: Ali bo prehod na večkratni zagon povečal povratni učinek?
A:Na zračnost v glavnem vpliva prileganje matice, obraba in ali so uporabljene funkcije proti zračnosti. Zasnova z več zagoni se ne samodejno pomeni večjo zračnost, vendar lahko višji delovni cikli in hitrost pospešijo obrabo, če se ne upošteva mazanja in poravnave.

V: Ali je večzagonski trapezni vijak samozaklenjen?
A:Ni nujno. Ko se svinec poveča, postane povratna vožnja bolj verjetna. Če je držanje brez napajanja ključnega pomena, obravnavajte to kot konstrukcijsko zahtevo (zavora, drugačen vod ali varnostni mehanizem) in ne predpostavka.

V: Kako izberem število zagonov?
A:Začnite z območja udobja, ki ga potrebujete za vodnik in vrtljaje motorja. Nato potrdite navor, držanje in kritične omejitve hitrosti. Več štartov na splošno poveča prednost za dani korak, vendar je treba preveriti varnost in stabilnost sistema.

V: Kaj je bolj pomembno za življenjsko dobo – geometrija navoja ali mazanje?
A:Oboje, razen mazanja in poravnave, pogosto odločata o tem, ali bo dobra zasnova postala zasnova z dolgo življenjsko dobo. Tudi najboljši vijak se bo hitro obrabil, če bo suh, neporavnan ali umazan.

V: Kdaj naj namesto tega izberem kroglični vijak?
A:Če vaša aplikacija zahteva zelo visoko učinkovitost, fino pozicioniranje in minimalno zračnost pri višjih ravneh natančnosti, kroglični vijaki se lahko bolje prilegajo – pod pogojem, da jih vaše okolje in načrt vzdrževanja podpirata.

Naslednji koraki

Če je vaš trenutni aktuator prepočasen, prehrupen ali se obrabi prej, kot bi se moral, aVečnamenski trapezni vijakmorda najenostavnejši način za odklepanje hitrejšega potovanja, ne da bi vaš stroj spremenili v vzdrževalni projekt. Delite svojo obremenitev, hod, ciljno hitrost, delovni cikel in podrobnosti o okolju, mi pa vam lahko pomagamo zožiti optimalno specifikacijo.

Ste pripravljeni nadgraditi zmogljivost, ne da bi tvegali na zanesljivost? Kontaktirajte nasda se pogovorite o vaši prijavi in dobite ustrezno rešitev za vijake in matice za vašo naslednjo gradnjo ali nadgradnjo.
