Kako trapezni vijak zagotavlja gladko linearno gibanje v resničnih strojih?

Oris

• Ugotovite dejanski način okvare (odnašanje, zračnost, zvijanje, obraba, hrup, toplota).
• Razumeti, zakajTrapezni vijakprofil uravnoteži nosilnost, sposobnost izdelave in stabilnost.
• Izberite vodilo, premer in končno podporo za nadzor hitrosti, togosti in bičanja.
• Izberite obliko matice in material za obvladovanje trenja, kontaminacije in omejitev vzdrževanja.
• Potrdite s kratkim kontrolnim seznamom, da se proizvodni deli ujemajo s prototipi.

Bolečine, ki se kar naprej pojavljajo

Kupci redko začnejo z besedami: »PotrebujemTrapezni vijak.” Začnejo se z glavobolom: dvižni steber čez noč zdrsne za nekaj milimetrov navzdol, linearni drsnik ne more ponoviti položaja ali pa se matica segreje in začne cviliti. Tu so najpogostejše težave – in na kaj običajno kažejo.

• Vožnja nazaj ali zanašanje bremena:Ustavite motor, a breme polzi. To se lahko zgodi, ko je svinec preveč agresiven, trenje je prenizko ali pa ima sistem tresljaje/udarec. Številni trapezni sistemi se lahko uprejo vzvratni vožnji, vendar to ni samodejno – pomembna je geometrija.
• Odmik, ki uniči položaj:Obrnete smer in za trenutek se nič ne premakne. Ta "mrtvi pas" je lahko razlika med gladko avtomatizacijo in izdelkom, ki se zdi poceni.
• Vezava in neenakomerno gibanje:Z roko je vijak na otip gladek, vendar se pri montaži zaveže. Neusklajenost, nezadostna končna podpora, ali material matice, ki ne prenaša obremenitev robov, je pogosto pravi krivec.
• Hitra obraba in črni prah:Suhi tek z napačnim parom materialov se lahko hitro obrabijo, zlasti zaradi kontaminacije. Včasih obstaja lubrikacija, vendar je napačne vrste, nanesena nedosledno ali pa se spere.
• Hrup in toplota pri hitrosti:Višji vrtljaji povečajo segrevanje zaradi trenja in lahko povzročijo vibracije ali bičanje. Vodilni vijak, ki deluje pri 100 obratih na minuto, lahko odpove pri 1000 obratih na minuto brez preoblikovanja.

Kaj v resnici je trapezni vijak

A Trapezni vijakje pogonski vijak s profilom navoja v obliki trapeza, namenjen pretvorbi rotacijskega gibanja v linearno. V primerjavi s krogličnimi vreteni običajno zamenja učinkovitost za preprostost, robustnost in lažje držanje bremena. Ta trgovina je lahko točno to, kar želite pri sistemih za dvigovanje, vpenjanje, prilagajanje ali premikanje, kjer je "ostane tam, kjer ga postavite" pomembnejše od izjemno nizkega trenja.

To, zaradi česar je praktičen v industrijskih okoljih, ni samo oblika navoja, temveč ekosistem: ujemajoče se matice (bron, jeklo, polimeri), rešitve proti zračnosti, samomazalni dizajni in prilagodljive proizvodne metode. Pravilno opravljeno, aTrapezni vijaksestavljanje je lahko stroškovno učinkovito, vzdržljivo in presenetljivo natančno za številne aplikacije.

Osnove selekcije, ki preprečujejo obžalovanje

Če se spomnite le ene stvari: ne izberite aTrapezni vijaksamo po premeru. Izberite ga kot sistem: vodila (ali koraka), dolžine, oblike matice, seznanjanja materialov, načrta mazanja in končne podpore.

• Vodenje (pot na obrat):Večji svinec se premika hitreje, vendar je verjetneje, da bo šel nazaj in pri visoki obremenitvi ustvari več toplote. Manjši predal izboljša vodljivost in zadrževanje bremena, vendar zmanjša hitrost.
• Premer in trdnost jedra:Večji premer izboljša odpornost proti upogibanju in togost, kar je pomembno pri dolgih razponih in velikih obremenitvah.
• Nepodprta dolžina in nevarnost bičanja:Dolgi vijaki pri visokih vrtljajih lahko zvijajo. Če potrebujete hitrost na dolgi dolžini, boste morda potrebovali vmesna podpora, drugačna razporeditev končnih nosilcev ali drugačna rešitev gibanja.
• Delovni cikel:Občasno prilagajanje (tu in tam nekaj sekund) se zelo razlikuje od neprekinjenega gibanja. Neprekinjeno delovanje zahteva boljše upravljanje toplote in strategijo obrabe.
• Okolje:Prah, hladilna tekočina, detergenti in zunanja korozija premaknejo najboljšo izbiro proti zaprti zaščiti, nerjavne materiale ali polimerne matice.

Matrika za hitro izbiro

Uporabite to tabelo kot izhodišče za izbiro aTrapezni vijakkonfiguracijo. Ni nadomestilo za inženirske izračune, vendar vas bo obvaroval najpogostejših pasti.

Vrste orehov in materiali, ki so dejansko pomembni

Vijak pritegne pozornost, vendar matica pogosto odloča o življenjski dobi in občutku. Za aTrapezni vijakmontaža, izbira matice vpliva na: trenje, hrup, povratni udarec, toleranca za onesnaženje in kako sistem odpušča neusklajenost.

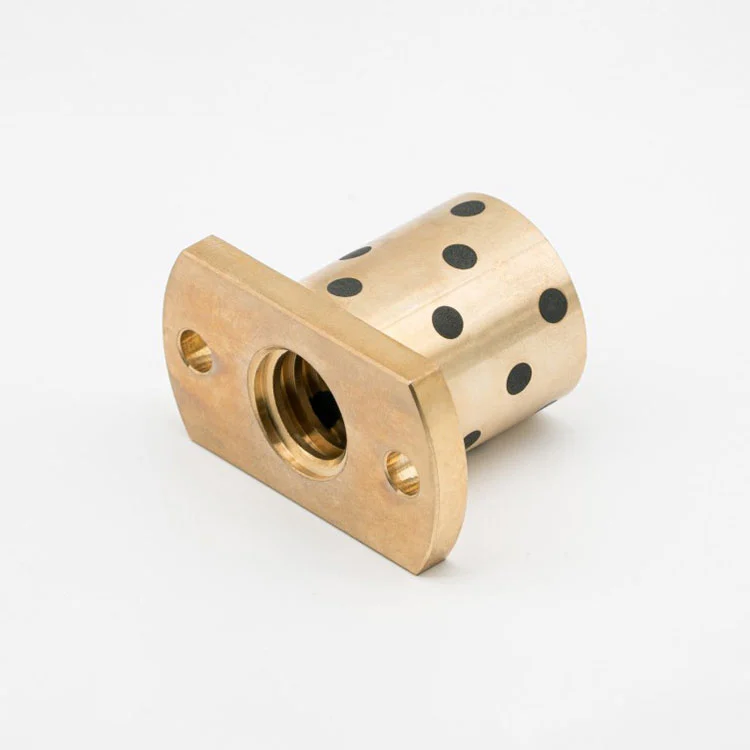

• Bronasti orehi:Klasična izbira za nosilnost in predvidljivo obrabo. Odlično, ko lahko namažete in obdržite ostanke pod nadzorom.
• Jeklene matice:Močna, vendar je lahko manj prizanesljiva in lahko zahteva skrbno mazanje in površinsko združevanje, da preprečite draženje.
• Inženirska plastika (najlon, POM, PEEK, kompoziti):Pogosto je tišji in lahko deluje z minimalnim mazanjem. Pravi polimer lahko prenese težka okolja; napačen polimer lahko pod obremenitvijo polzi ali se zmehča zaradi toplote.

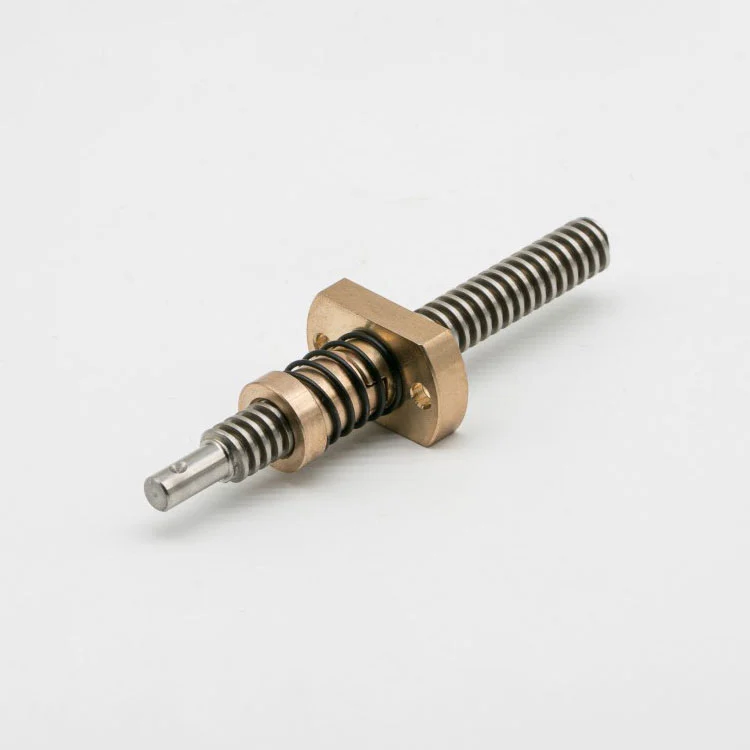

• Matice proti zračnosti:Zasnovan za zmanjšanje oddaljenosti in izboljšanje sprememb smeri. Idealno, ko je kakovost pozicioniranja pomembnejša od izjemno nizkega navora.
• Matice brez olja/samomazalne:Koristno, kadar je mazanje nepraktično, nezaželeno ali se zlahka izpere.

Kontrolni seznam integracije: podpore, poravnava, mazanje

Celo najboljšiTrapezni vijakbo razočaral, če bo okoliški dizajn nepreviden. Na teh integracijskih točkah je veliko projektov tiho odpove med skaliranjem od prototipa do proizvodnje.

• Končaj strategijo podpore:Določite, kateri konec je fiksen in kateri plavajoči. Izbira ležaja vpliva na osno zračnost, togost in hrup.
• Poravnava in montaža:Neusklajenost močno poveča trenje in obrabo. Uporabite ustrezna ohišja, reference za obdelavo, in se izogibajte siljenju matice med sestavljanjem.
• Načrt mazanja:Odločite se zgodaj: mast, olje, suhi polimer ali zaprt pristop. Običajno postane "mazanje bomo dodali pozneje". "Nismo oblikovali prostora za mazanje."
• Zaščita pred kontaminacijo:Mehi, pokrovi, brisalci in namestitev stran od ostružkov in prahu lahko večkrat podaljšajo življenjsko dobo.
• Toplotno obnašanje:Višji delovni cikli ustvarjajo toploto. Toplota spremeni razdalje, poveča obrabo in lahko zmehča nekatere polimere.
• Preverjanje povratne vožnje:Če je zahteva "mora držati, ko je napajanje izklopljeno", jo potrdite z resničnimi obremenitvami in resničnimi vibracijami.

Vprašanja o kakovosti, ki si jih morate zastaviti pred nakupom

Če nabavljate aTrapezni vijak, je najpametnejša poteza postavljati vprašanja, ki razkrivajo nadzor nad procesom. Ceno je enostavno primerjati; doslednost ni. Ta vprašanja vas ščitijo pred neprijetnimi presenečenji.

• Kakšne tolerance lahko vzdržujete pri natančnosti svinca, ravnosti in obliki navoja?Vprašajte dobavitelja za standardne in neobvezne ocene.
• Valjani ali brušeni?In kakšna je metoda pregleda za vsako serijo?
• Katere pare materialov priporočate za mojo obremenitev, hitrost in okolje?Dober dobavitelj bo vprašal o delovnem ciklu in kontaminaciji.
• Kako nadzorujete zračnost?Standardni odmik, izbirno prileganje ali zasnove proti zračnosti.
• Kakšne površinske obdelave so na voljo?Še posebej, če sta zaskrbljujoča korozija ali obraba.
• Ali lahko dobavite sklope vijakov in matic, ki se ujemajo kot par?Ujemanje zmanjša variabilnost in prihrani čas za odpravljanje napak.
• Kaj potrebujete od mene, da pravilno citirate?Zahteve za risbe, gib, obremenitev, hitrost, namestitev in "položaj zadrževanja".
