Povzetek
A Trapezna vijačna maticaje videti preprosto – dokler vaš stroj ne začne brbotati, se premikati iz položaja ali se obrablja veliko prej, kot je bilo pričakovano. Če ste se kdaj soočili z zračnostjo, ki uničuje ponovljivost, cviljenjem/hrupom pod obremenitvijo, lepljivim gibanjem, pogostim ponovnim mazanjem ali poškodbami niti zaradi prahu in smeti, glavni vzrok je pogosto izbira matice (material, prileganje, geometrija in način namestitve), ne pa samo vijak.
Ta vodnik razčlenjuje točke odločanja v resničnem svetu – obremenitev, hitrost, natančnost, okolje, način namestitve in pričakovanja glede vzdrževanja – tako da lahko izberete matico, ki deluje tako, kot potrebuje vaša aplikacija. Našli boste tudi praktično primerjalno tabelo, nasvete za namestitev, ki preprečujejo prezgodnjo okvaro, in kratka pogosta vprašanja, ki vam bodo v pomoč pri pisanju čiste specifikacije, pripravljene za nakup.
Oris
- Pogosti načini odpovedi in bolečine, ki jih povzročajo
- Kako se trapezna matica obnaša v primerjavi z drugimi možnostmi gibanja
- Izbirni kontrolni seznam, ki ga lahko uporabite, preden oddate naročilo
- Možnosti materiala in oblikovanja (vključno z možnostmi proti zračnosti in brez olja)
- Faktorji oblike matice in omejitve pri vgradnji
- Navade pri namestitvi in vzdrževanju, ki podaljšujejo življenjsko dobo
- Ko so matice po meri bolj smiselne kot "dovolj blizu" standardni deli
- Pogosta vprašanja in hitra predloga specifikacij
Kazalo
- Kjer trapezne matice običajno odpovejo v pravih strojih
- Kaj dejansko naredi trapezna vijačna matica v sistemu gibanja
- Praktični kontrolni seznam za izbiro
- Primerjava možnosti materiala in oblikovanja
- Oblike matice in načini pritrditve
- Zračnost, natančnost in ponovljivost
- Nasveti za namestitev, ki preprečujejo zgodnjo obrabo
- Navade vzdrževanja in podaljševanja življenjske dobe
- Ko standardne matice ne delujejo in se prilagajanje izplača
- pogosta vprašanja
Kjer trapezne matice običajno odpovejo v pravih strojih
Večina kupcev ne začne nakupovati zaTrapezna vijačna maticaker jim je dolgčas. Začnejo, ker nekaj boli: stopnja odpadkov se poveča, čas vzdrževanja eksplodira ali pa se gibanje "zdi napačno". Tukaj so najpogostejše bolečine in kaj je za njimi.
- Odmik, ki uniči položaj:Razdalja med matico in vijakom je prevelika za vaše potrebe po natančnosti ali pa zasnova nima prednapetosti. To se kaže kot obotavljanje pri obračanju smeri, nekonsistentnem zamiku ali zanašanju v ponavljajočih se ciklih.
- Hrup, vibracije in "klepetanje":Pogosto posledica neusklajenosti, stranske obremenitve, slabe trdnosti pritrditve ali kombinacije materialov, ki krepi trenje. Včasih je kriv vijak, vendar sta pogosto pravi krivec prileganje in namestitev matice.
- Hitra obraba ali poškodbe niti:Abrazivni prah, nezadostno mazanje, napačen material za obremenitev ali delovni cikel, ki ustvarja toploto. Če se vaša matica obrablja kot radirka, morda opravlja nalogo ležaja ali vodila (in ne bi smela).
- Lepljenje ali neenakomerno gibanje:Učinki kontaminacije, luščenja (težave s kovino na kovini), deformacije pod obremenitvijo ali toplotnega raztezanja. Kar se zdi "slaba strojna obdelava", je lahko preprosto neskladje med materialom matice in delovnim okoljem.
- Preveč vzdrževanja:Če vaša aplikacija ne prenaša pogostega ponovnega mazanja, boste želeli modele brez olja/samomazalne oz. izdelani polimeri, ki zmanjšajo trenje in pritegnejo manj smeti.
Ključni zaključek: pri izbiri matice manj gre za "iskanje matice, ki se prilega navoju" in bolj za usklajevanje delovanja delovanja z vašim sistemom realnosti—pot tovora, vodila, montaža, toplota in kontaminacija.
Kaj dejansko naredi trapezna vijačna matica v sistemu gibanja
A Trapezna vijačna maticaje delovni vmesnik, ki pretvori vrtenje vijaka v linearno gibanje (ali obratno). V praksi postane tudi torni vmesnik, obrabna komponenta in – če vaš dizajn ni pravilno podprt – »žrtev« stranskih obremenitev.
Sistemi s trapeznimi navoji se pogosto uporabljajo, ker so robustni, stroškovno učinkoviti in tolerantni na številne industrijske pogoje. V primerjavi s krožnimi krogličnimi vijačnimi sklopi trapezni sistemi običajno nudijo večje inherentno trenje (kar je lahko koristno za samozaporno obnašanje pri nekaterih navpičnih obremenitvah), vendar manjša mehanska učinkovitost pri visokih hitrostih. To ni "dobro" ali "slabo" - to je kompromis pri oblikovanju.
Če vaš stroj potrebuje zmerno hitrost, solidno nosilnost in preprosto servisiranje, je rešitev s trapezoidno matico pogosto odlična rešitev inženirska izbira—še posebej, ko izberete pravi material, vključite strategijo povratnega udarca, kadar je to potrebno, in ga pravilno namestite.
Praktični kontrolni seznam za izbiro
Preden zahtevate ponudbo ali oddate naročilo, uporabite ta kontrolni seznam. Preprečuje najpogostejšo (in drago) neskladje: nakup matice, ki "pristaja" vendar deluje slabo.
- Vrsta obremenitve:samo aksialno ali pa vaš sistem pomotoma uporabi stransko obremenitev? (Stransko obremenitev morajo prenašati vodila/ležaji.)
- Delovni cikel in hitrost:občasno prilagajanje, neprekinjeno kolesarjenje ali potovanje z veliko hitrostjo, ki ustvarja toploto?
- Potrebe po natančnosti:ali je standardna zračnost sprejemljiva ali potrebujete rešitev proti zračnosti za dosledno obnašanje pri obračanju?
- Okolje:prah, ostružki, vlaga, pranje, higienske zahteve, podobne čistim sobam, kemikalije ali temperaturna nihanja?
- Politika mazanja:ali lahko redno mažete ali potrebujete pristop z malo vzdrževanja/brez olja?
- Omejitve pri montaži:prirobnico, blok montažo, kompaktno ovojnico ali široko ohišje, ki se upira vrtenju?
- Hrup in občutek:ali želite "tiho in gladko" izkušnjo gibanja (pogosto izbira iz polimera ali optimiziranega kompozita)?
- Strategija storitev:ali želite, da je matica zamenljivi obrabni del (običajno) ali dolgoživa zgradba z vrhunskimi materiali?
Če lahko jasno odgovorite na ta vprašanja, lahko vaš dobavitelj priporoči pravo prileganje navoja, geometrijo matice in združevanje materiala z veliko manj ponovitvami.
Primerjava možnosti materiala in oblikovanja
Različni materiali matice se ob trenju, vročini in kontaminaciji obnašajo različno. Najboljša izbira je odvisna od vaših dejanskih pogojev delovanja, ne samo "močnejši je boljši." Uporabite spodnjo tabelo kot zemljevid hitre odločitve.
| Možnost | Prednosti | Najboljše za | Previdnost |
|---|---|---|---|
| Medenina / bron | Stabilna zmogljivost, dobro obrabno obnašanje, široka uporaba, predvidljiva obdelava | Splošno industrijsko gibanje, zmerne obremenitve, dokazani primeri dolgotrajne uporabe | V večini aplikacij potrebuje mazanje; ostanki lahko pospešijo obrabo |
| Jeklo (ogljik / nerjaveče) | Visoka trdnost, močan vpetje navojev, možnosti proti koroziji z nerjavnim jeklom | Večje obremenitve, težka mehanska okolja, posebne strukturne potrebe | Trenje kovine na kovino je lahko hrupno; zahteva skrbno mazanje in poravnavo |
| Najlon (npr. PA materiali) | Nizka raven hrupa, lažja teža, bolj gladek občutek, dobro za številna opravila z zmerno obremenitvijo | Moduli za avtomatizacijo, zahteve po tišjem gibanju, stroškovno občutljivi projekti | Temperatura in vlaga lahko vplivata na dimenzije; ni idealen za visoko vročino |
| POM (acetal) | Nizko trenje, dobra dimenzijska stabilnost, čisto delovanje | Lahki do srednje zahtevni sistemi, aplikacije, ki potrebujejo gladko gibanje z manj mazanja | Omejitve obremenitve so odvisne od zasnove; izogibajte se prekomernemu kopičenju toplote |
| PEEK (visoko zmogljiv polimer) | Odlična zmogljivost v zahtevnih pogojih, močan, stabilen, dolgoživi potencial | Zmogljivejša avtomatizacija, specializirana okolja, dolgi servisni intervali | Višji stroški materiala; zasnova sistema mora upravičiti nadgradnjo |

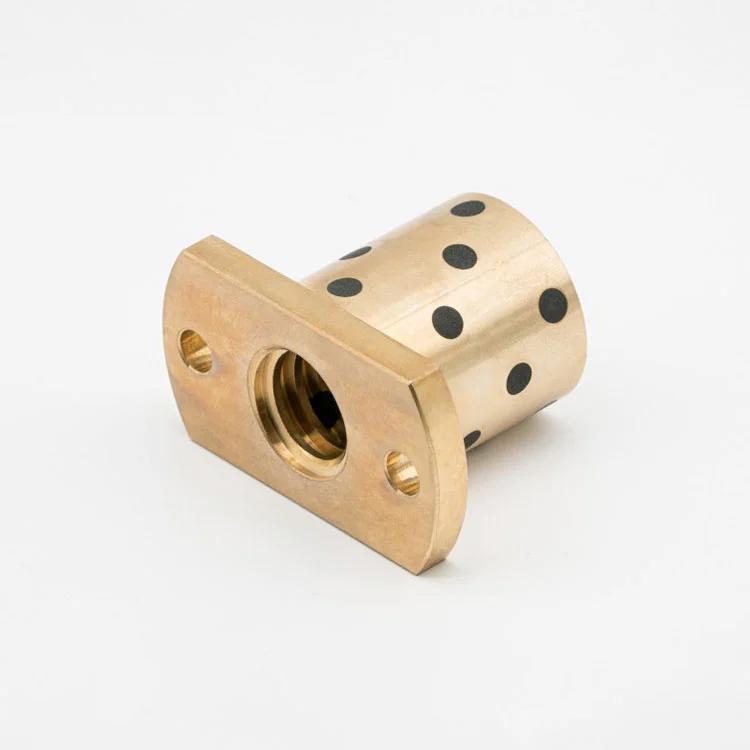

| Kompozit brez olja/samomazalni | Zmanjšano vzdrževanje, izboljšano obnašanje, kjer je mazanje nepraktično | Prašna/umazana območja, mesta, kjer maščoba privlači onesnaževalce, oprema z omejenim dostopom | Še vedno potrebuje pravilno poravnavo; "brez olja" ne pomeni "ignoriraj pregled" |
| Zasnova proti zračnosti | Izboljša ponovljivost obračanja, zmanjša zračnost brez pretesnega prileganja | Polprevodniška, medicinska, merilna oprema in oprema za natančno določanje položaja | Prednapetost lahko rahlo poveča trenje; izberite glede na hitrost in pogonski moment |
Praktični nasvet: ko je vaše okolje umazano, lahko "več maščobe" včasih poslabša stvari, saj ujame abrazivne delce. V teh primerih so lahko samomazalne zasnove ali možnosti na osnovi polimerov pametnejša pot do daljše življenjske dobe in doslednejšega gibanja.
Oblike matice in načini pritrditve
Tudi pri popolnem materialu lahko napačna geometrija povzroča preglavice med namestitvijo ali povzroči vrtenje, ohlapnost ali slabo togost. Običajni faktorji oblike matice obstajajo z razlogom – vsak rešuje težavo pri namestitvi.
- Ravni (cilindrični) tip:preprosta integracija, ko vaše ohišje že podpira funkcije za poravnavo in preprečevanje vrtenja.
- Vrsta prirobnice:enostavno aksialno pozicioniranje in privijanje; v pomoč, ko potrebujete hitro zamenjavo in dosledno sestavljanje.
- Vrsta bloka:stabilna namestitev, lažji nadzor proti vrtenju in prijazen za okvirje strojev po meri.
- Širok tip:dodatna kontaktna površina in togost za nekatera ohišja; lahko pomaga zmanjšati neželen zasuk.
- Kompakten varčen tip:zgradbe, ki varčujejo s prostorom, kjer je ovojnica pomembna in so obremenitve zmerne.
Če se vaša matica prosto vrti, se vaša os ne bo premaknila pravilno. Vedno se prepričajte, da oblika namestitve preprečuje vrtenje matice, medtem ko je vijak poravnan z vašimi linearnimi vodili.
Zračnost, natančnost in ponovljivost
Povratni udarec je "izgubljeno gibanje", ki ga občutite pri obračanju smeri - vaš pogon se obrne, vendar se oder ne premakne takoj. V mnogih sistemih je zračnost sprejemljiva. Pri drugih – izbira in mesto, meroslovje, oprema za odmerjanje, mikropozicioniranje – je to prelomnica.
Tukaj so praktični načini za obvladovanje zračnosti brez ustvarjanja novih težav:

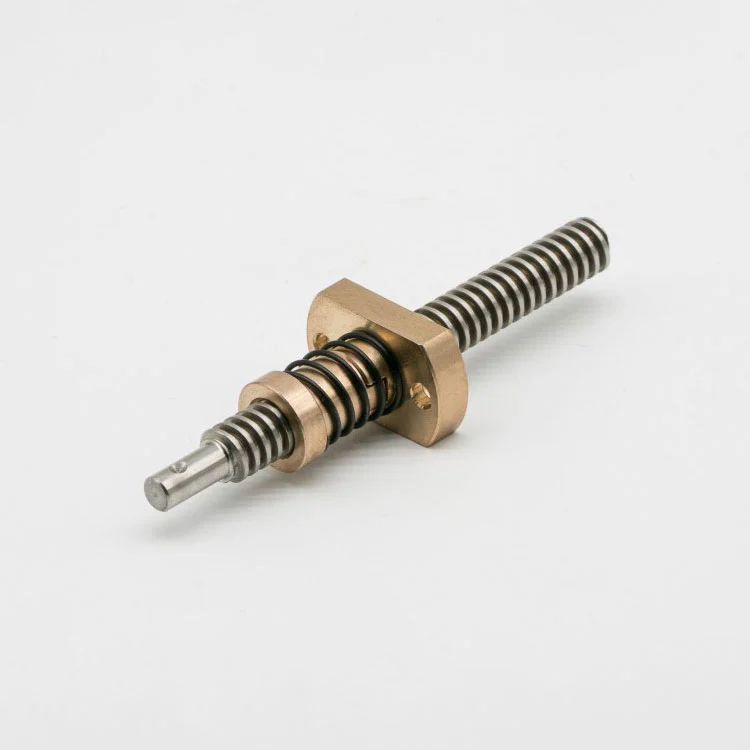

- Uporabite zasnovo matice proti zračnosti:razdeljena/prednaložena ureditev lahko zmanjša predvajanje, hkrati pa ohranja gladko gibanje. To je pogosto najčistejša možnost za natančne sisteme.
- Povežite matico z vijakom:profil navoja, korak/prenos in razred prileganja morajo biti dosledni. »Skoraj združljiv« postane glasen in se hitro obrabi.
- Kontrolna poravnava in stranska obremenitev:zračnost se pripisuje težavam, ki jih dejansko povzroči vezava zaradi neporavnanosti.
- Preverite mejo navora:zmanjšanje zračnosti običajno rahlo poveča trenje. Potrdite, da vaš motor/pogon zmore brez pregrevanja.
Če je vaš cilj ponovljivost, je sistem dober le toliko, kolikor je dober njegov najšibkejši člen: prileganje matice, ravnost vijakov, kakovost vodila, podpora ležaja in poravnava sklopa so medsebojno povezani. Obravnavajte matico kot komponento sistema in ne kot samostojno blago.
Nasveti za namestitev, ki preprečujejo zgodnjo obrabo
Številne prezgodnje okvare so »nameščene v obstoj«. VisokokakovostenTrapezna vijačna maticase lahko hitro obrabi, če je na silo za boj proti neusklajenosti ali stranskim obremenitvam. Te navade so dolgočasne, vendar vam prihranijo mesece.
- Naj vodila obvladajo stranske obremenitve:uporabite linearne tirnice/puše, tako da par vijak-matica prevzame predvsem aksialno obremenitev.
- Naj bo podpora vijaka trdna:ustrezni končni ležaji zmanjšajo bič in vibracije, zlasti pri daljših hodih.
- Pred zategovanjem poravnajte:narahlo sestavite, premaknite se skozi polni hod z roko/nizko hitrostjo, nato postopoma zategnite pritrdilne elemente.
- Zaščitite pred smeti:meh, pokrovi in brisalci močno zmanjšajo abrazivno obrabo v prašnih okoljih ali okoljih, kjer nastajajo ostružki.
- Ne zategnite premočno funkcij proti vrtenju:neenakomerno vpenjanje ohišja matice ga lahko popači in povzroči zategovanje.
Če med potovanjem začutite tesna mesta, se ustavite in diagnosticirajte poravnavo – ne »prebijajte«. Prehod skozi je način, kako se niti poškodujejo, motorji se pregrejejo in matice postanejo žrtveni del za težavo drugje na osi.
Navade vzdrževanja in podaljševanja življenjske dobe
Trapezni sistemi so lahko dolgotrajni, če trenje obravnavate kot upravljano spremenljivko in ne kot naknadno razmišljanje.
- Nastavite realno rutino mazanja:izberite vrsto maziva glede na temperaturo in kontaminacijo ter upoštevajte dosledne intervale.
- Očistite pred ponovnim mazanjem:dodajanje masti na pesek ustvari brusilno pasto.
- Preglejte zgodnje simptome:naraščajoči navor, povečan hrup ali vidno kopičenje prahu so zgodnja opozorila.
- Število ciklov sledi:če je matica načrtovana obrabna komponenta, se načrtovana zamenjava izogne presenečenjem v času izpada.
- Po potrebi uporabite možnosti brez olja/samomazalne možnosti:še posebej, če je dostop omejen ali je pomembna čistoča.
Preprost dnevnik vzdrževanja – datum, opombe o okolju, opazovanja navora/hrupa – vam pogosto pove več kot pokvarjen del.
Ko standardne matice ne delujejo in se prilagajanje izplača
Standardni kataloški deli so odlični – dokler vaš prostor za montažo ni čuden, vaše okolje strogo ali vaše zahteve glede natančnosti niso neizprosne. Prilagajanje je običajno upravičeno, če velja eno od tega:
- Za prileganje obstoječemu ohišju potrebujete posebno obliko matice (blok, prirobnica, široko telo, kompaktna ovojnica).
- Uravnotežite natančnost z gladkostjo in želite prilagojen pristop proti zračnemu udarcu.
- Imate okoljske omejitve (higiena, nizka toleranca za onesnaženje, omejen dostop do mazanja).
- Želite poseben profil delovanja polimera (nizko trenje, nizek hrup, stabilnost ali daljši servisni intervali).
- Potrebujete zanesljiv vpetje navoja s ciljnim vijakom in želite nadzorovano ujemanje namesto ugibanja.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.se osredotoča na ujemanje trapeznih matic z dejanskimi zahtevami uporabe – vključno z več vrstami matic, izdelane polimerne možnosti, rešitve brez olja in konfiguracije proti zračnosti – tako da matica deluje z vašim vijakom, vašim ohišjem in vašim okoljem namesto da bi se borili z njimi.
Če pripravljate specifikacijo nakupa, je tukaj preprosta struktura, ki jo lahko pošljete dobavitelju, da pospešite izbiro:
- Oznaka niti:trapezoidna velikost + svinec/naklon + roka (desno/levo) + vse posebne opombe na profilu
- Slog orehov:ravna / prirobnica / blok / široka / kompaktna + ključne mere + metoda proti vrtenju
- Material:vrsta medenina/bron/jeklo/polimer + okoljske opombe (prah, izpiranje, temperatura)
- Cilji uspešnosti:pričakovan povratni udarec, prednost hrupa, politika mazanja, delovni cikel
pogosta vprašanja
V:Ali lahko zamenjam obrabljeno matico, ne da bi zamenjal vijak?
A:Pogosto da, vendar je odvisno od obrabe vijakov. Če so navoji vijakov vidno obrabljeni ali se je navor osi znatno povečal,
nova matica morda ne bo obnovila delovanja. Za kritično pozicioniranje ocenite obe komponenti skupaj.
V:Je matica brez olja res brez vzdrževanja?
A:Zasnove brez olja zmanjšujejo zahteve po mazanju in pomagajo na mestih, kjer je mast nepraktična, vendar še vedno zahtevajo pregled.
Poravnava, kontaminacija in stranska obremenitev lahko skrajšajo življenjsko dobo ne glede na strategijo mazanja.
V:Kateri material je najboljši za tiho gibanje?
A:Številne polimerne možnosti (kot so materiali na osnovi najlona ali acetala) lahko zmanjšajo hrup in zagotovijo bolj gladek občutek.
Za zahtevnejše pogoje lahko zmogljivejši polimeri nudijo boljšo stabilnost in daljšo življenjsko dobo.
V:Ali za natančnost vedno potrebujem protipovratno matico?
A:Ne vedno. Če vaša aplikacija redko obrne smer ali vaš nadzorni sistem kompenzira zračnost, je standardna razdalja morda v redu.
Če je ponovljivost obračanja pomembna, so zasnove proti zračnosti običajno najbolj neposredna rešitev.
V:Zakaj se moja matica hitro obrabi, čeprav je obremenitev »znotraj specifikacij«?
A:Najpogostejši vzroki so neporavnanost, stranska obremenitev (vodila ne opravljajo svojega dela), kontaminacija in kopičenje toplote zaradi delovnega cikla.
Popravek zasnove ali namestitve osi pogosto podaljša življenjsko dobo bolj kot prehod na "močnejšo" matico.
V:Katere informacije naj pošljem, da hitro dobim pravo priporočilo?
A:Vključite velikost navoja/vod, dolžino giba, smer in velikost obremenitve, hitrost/delovni cikel, okolje (prah/voda/kemikalije),
način namestitve in ali je potreben nadzor zračnosti. Pomagajo tudi fotografije montažnega prostora.
Zaključek
PravicaTrapezna vijačna maticani le del z navojem - je odločitev o zmogljivosti, ki vpliva na hrup, natančnost, življenjsko dobo, in vzdrževalna obremenitev. Ko uskladite material, geometrijo matice, strategijo zračnosti in prakso namestitve z vašimi dejanskimi pogoji delovanja, trapezni sistemi so lahko izjemno zanesljivi in stroškovno učinkoviti.
Če želite pomoč pri izbiri standardne možnosti ali prilagajanju matice vašemu ohišju, obremenitvi in okolju, se obrnite naSuzhou Maitu Screw Rod Manufacturing Co., Ltd.z vašimi osnovnimi parametri in opombami o uporabi – potemkontaktirajte nasda vaše težave z osjo spremenite v stabilno rešitev ponovljivega gibanja.
